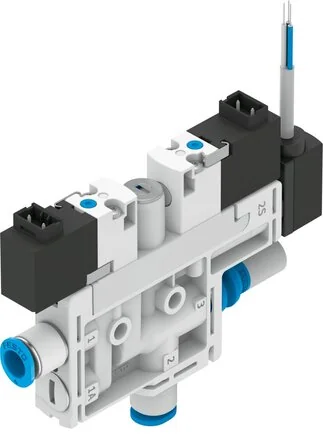

Genehmigung
c UL us - Listed (OL)
Messverfahren
Piezoresistive pressure sensor with display
Steuerausgang
PNP/NPN switchable
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Schaltfunktion
Freely programmable
Befestigungstyp
With throughway bores
Düsenwerkstoff
Aluminium wrought alloy
Materialhinweis
RoHs compliant
Vakuumanschluss
für Schlauch Außen-Ø 4 mm
Einstelloptionen
Via display and buttons
Gehäusematerial
PA reinforced
Ejektor-Kennlinie
Standard
Kennwert der Spule
24 V DC: 1,0 W
Betriebsdruck (MPa)
0,2 to 0,7
Integrierte Funktion
Silencer open
Pneumatikanschluss 1
für Schlauch Außen-Ø 4 mm
Pneumatikanschluss 3
Silencer open
Leitungseigenschaften
energiekettentauglich
Schaltelementfunktion
Opener/closer switchable
Druckmessbereich (MPa)
-0,1 to 0
Medientemperatur (°C)
0 to 50
Nennbetriebsdruck (MPa)
0,4
Werkstoff der Schrauben
Steel
Anschlussgewindematerial
POM
Bauart Schalldämpfertyp
open
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Leiter - Nennquerschnitt
0,14
Schalldämpfer Werkstoff
PE
Nennweite Lavaldüse (mm)
0,45
Regulierschraube Material
Steel
Toleranz Kabeldurchmesser
± 0,1 mm
Umgebungstemperatur (°C)
0 to 50
Handunterstützte Betätigung
tentative
Betriebsspannungsbereich DC (V)
21.6 to 26.4
Korrosionsbeständigkeitsklasse KBK
2 - moderate corrosion stress
Betriebsdruck für max. Vakuum (MPa)
0,42
Betriebsspannungsbereich DC Sensor (V)
18 to 30
Max. Saugvolumenstrom gegen Atmosphäre
4
Elektrischer Anschluss: Ausgang, Funktion
sensor
Elektrischer Anschluss: Eingang, Funktion
Vakuumerzeugung
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation not possible
Geräuschpegel bei Nennbetriebsdruck (dB(A))
64
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Elektrischer Anschluss: Ausgang, Anschlusstyp
cable
Elektrischer Anschluss: Eingang, Anschlusstyp
2x plug
Betriebsdruck für max. Saugvolumenstrom (MPa)
0,3
Elektrischer Anschluss: Eingang, Befestigungstyp
Ratcheting lock
Elektrischer Anschluss: Ausgang, Anschlusstechnik
Open end
Elektrischer Anschluss: Eingang, Anschlusstechnik
Wiring diagram H
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für EMV
Luftversorgungszeit bei Nenndruck mit Ejektorimpuls (s)
2
Elektrischer Anschluss: Ausgang, Anzahl der Pins / Drähte
3
Elektrischer Anschluss: Eingang, Anzahl der Pins / Drähte
2
