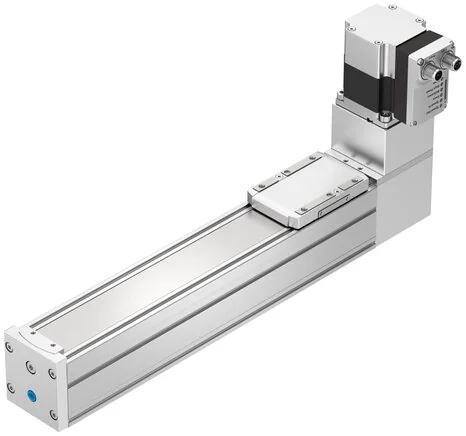

Festo - 8083570 - Zahnriemenachsen-Einheit

SKU: festo-8083570

Alle Teile durchsuchen
Festo - 8083570 - Zahnriemenachsen-Einheit

1.587,33 €1.333,89 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.587,33 €

Marke
Festo
Aufbau
mit integriertem Antrieb
Anzeige
LED
Größe
60
Führung
ball guide
Motortyp
Step motor
Schutzart
IP40
Einbaulage
Horizontal
Rotorgeber
Encoder absolut single turn
Genehmigung
RCM mark
Schutzklasse
III
Einschaltzeit
100%
Nennstrom (A)
5,3
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Referenzierung
Festanschlag-Block negativ
Arbeitshub (mm)
200
Befestigungstyp
With Accessories
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
KC-Kennzeichnung
KC-EMV
Schockfestigkeit
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Zusatzfunktionen
Integrierte Endlagenerkennung
Bewegte Masse (g)
482
Keilriemenbiegung
0,124
Max. Kraft Fy (N)
3641
Max. Kraft Fz (N)
3641
Schlittenmaterial
Aluminium die casting
Vorschubkonstante
78
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polychloroprene with glass fibre
Positionserkennung
For proximity switch
Maskierbandmaterial
Rust-free stainless steel band
Max. Beschleunigung
6
Max. Drehzahl (m/s)
1,04
Max. Leitungslänge
20 m bei IO-Link Betrieb
Nennspannung DC (V)
24
Schlittengewicht (g)
139
Lagertemperatur (°C)
60
Schaltlogik-Ausgänge
PNP (Positive switching)
Schaltlogik-Eingänge
PNP (Positive switching)
Schwingungsfestigkeit
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
Wiederholbarkeit (mm)
±0.1
Isolationsschutzklasse
B
Riemenscheibenmaterial
High-alloyed stainless steels
Rotorgeber-Messprinzip
Magnetic
Temperaturüberwachung
Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Keilriementrennung (mm)
3
Max. Drehmoment Mx (Nm)
29,1
Max. Drehmoment My (Nm)
31,8
Max. Drehmoment Mz (Nm)
31,8
IO-Link, Anschlussklasse
A
LABS (PWIS) Konformität
VDMA24364-Zone III
Parametrierschnittstelle
Bedienoberfläche
IO-Link, Anschlusstechnik
Plug
IO-Link, Protokollversion
Device V 1.1
Massenträgheitsmoment um
29.800
Max. Vorschubkraft Fx (N)
65
Relative Luftfeuchtigkeit
0 - 90 %
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Quenched and tempered steel
Logikeingangsspezifikation
in Anlehnung an IEC 61131-2, Typ 1
Max. Leistungsaufnahme (A)
5300
Flächenträgheitsmoment Iy
441.000
Flächenträgheitsmoment Iz
542.000
Rotorgeber-Auflösung (Bit)
16
Betriebsbereitschaftsanzeige
LED
Eigenschaften Logikeingänge
Not galvanically separated
IO-Link, Kommunikationsmodus
COM3 (230.4 kBaud)
Max. Kraft Fy Gesamtachse (N)
600
Max. Kraft Fz Gesamtachse (N)
1800
Anzahl Digitale Logikeingänge
2
Bewegte Masse bei 0 mm Hub (g)
482
IO-Link, Prozessdatenbreite IN
2 Bytes
IO-Link, Prozessdateninhalt IN
State Out 1 bit
Arbeitsbereich Logikeingang (V)
24
IO-Link, Anzahl der Anschlüsse
1
IO-Link, Prozessdatenbreite OUT
2 Bytes
IO-Link, Prozessdateninhalt OUT
Move Intermediate 1 bit
Max. Moment Mx Gesamtachse (Nm)
29,1
Max. Moment My Gesamtachse (Nm)
31,8
Max. Moment Mz Gesamtachse (Nm)
31,8
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
IO-Link, Service-Dateneinheit IN
32 bit Speed
Logikschnittstelle, Anschlusstyp
Plug
Max. Leistungsaufnahme Logik (A)
0,3
Referenz-Servicelebensdauer (km)
5000
Zulässige Spannungsschwankungen
± 15 %
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
IO-Link, SIO-Modus-Unterstützung
yes
IO-Link, minimale Zykluszeit (ms)
1
Logikschnittstelle, Steckermuster
992264
Spannungsversorgung, Anschlusstyp
Plug
IO-Link, benötigter Datenspeicher
500
Leistungsversorgung, Anschlussbild
995989
Geschwindigkeit "Speed Press" (m/s)
0,026
Antriebsritzel-Wirksdurchmesser (mm)
24,83
Logikschnittstelle, Anschlusstechnik
M12x1 A coded to EN 61076-2-101
Eigenschaften digitale Logikausgänge
Not galvanically separated
Spannungsversorgung, Anschlusstechnik
M12x1, T-codiert nach EN 61076-2-111
Anzahl Digitale Logikausgänge 24 V DC
2
Referenzwert Nutzlast, horizontal (kg)
4
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Max. Strom digitale Logikausgänge (mA)
100
Spannungsversorgung, Anzahl der Pole/Drähte
4
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Logikschnittstelle, Anzahl der Stifte/Drähte
8
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
13400
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
13400
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
107
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
117
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
117
EAN
4052568458416
Hersteller
Festo
