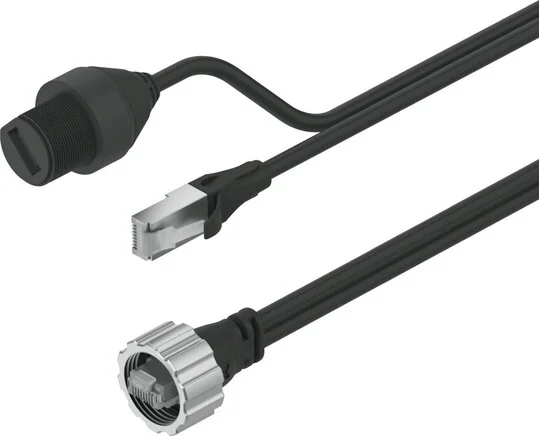

Genehmigung
c UL us - Listed (OL)
Entspricht Norm
IEC 60603-7-3
Materialhinweis
RoHs compliant
Leitungsbezeichnung
Without sign holder
Lagertemperatur (°C)
-20 to 70
Leitungseigenschaften
For static applications
Zertifizierungsstelle
UL E239998
Schraubensperrmaterial
High-alloyed stainless steels
Steckerkontaktmaterial
brass, Nickel and gold plated
Kabeldurchmesser 1 (mm)
5,6
Kabeldurchmesser 2 (mm)
4,50
LABS (PWIS) Konformität
VDMA24364-Zone III
Relative Luftfeuchtigkeit
Not condensing
Umgebungstemperatur (°C)
-20 to 55
Übertragungseigenschaften
Entsprechend Kategorie 5, ISO/IEC 11801, Klasse D
Information über Schutzart
In mounted condition
Toleranz, Kabeldurchmesser 1
± 0,2 mm
Toleranz, Kabeldurchmesser 2
± 0,2 mm
Betriebsspannungsbereich DC (V)
0 to 60
Elektrischer Anschluss 1, Funktion
Field device screen
Elektrischer Anschluss 2, Funktion
Control screen
Elektrischer Anschluss 3, Funktion
Control screen
Stromtragfähigkeit bei 40 °C (A)
1
Korrosionsbeständigkeitsklasse KBK
(im eingebauten Zustand)
Elektrischer Anschluss 1, Ausführung
Angular
Elektrischer Anschluss 1, Kabelabgang
straight
Elektrischer Anschluss 2, Ausführung
Angular
Elektrischer Anschluss 3, Ausführung
Angular
Biegeradius, feste Kabelverlegung (mm)
30
Elektrischer Anschluss 1, Anschlusstyp
Plug
Elektrischer Anschluss 2, Anschlusstyp
Plug
Elektrischer Anschluss 2, Kabelausgang
straight
Elektrischer Anschluss 3, Anschlusstyp
socket / container / ….
Elektrischer Anschluss 3, Kabelausgang
straight
Elektrischer Anschluss 2, Anschlussbild
995653
Elektrischer Anschluss 1, Befestigungstyp
Screw lock
Elektrischer Anschluss 2, Befestigungstyp
Ratcheting lock
Elektrischer Anschluss 1, Anschlusstechnik
RJ45
Elektrischer Anschluss 2, Anschlusstechnik
RJ45
Elektrischer Anschluss 3, Anschlusstechnik
USB 2.0 Typ B
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Elektrischer Anschluss 1, Belegter Stift / Draht
12
Elektrischer Anschluss 2, Belegter Stift / Draht
8
Elektrischer Anschluss 3, Belegter Stift / Draht
4
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
12
Elektrischer Anschluss 2, Anzahl der Stifte / Drähte
8
Elektrischer Anschluss 3, Anzahl der Stifte / Drähte
4
