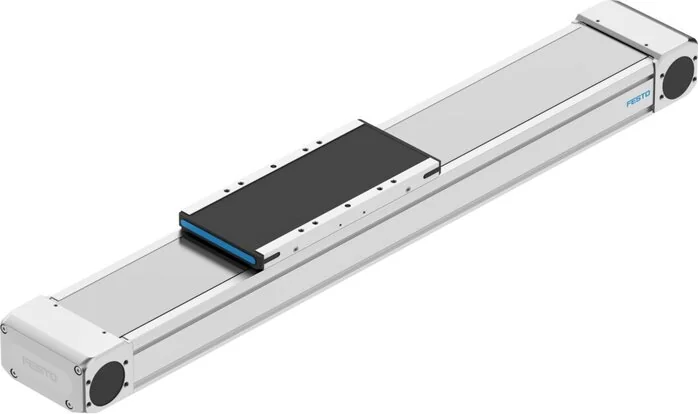

Festo - 8192389 - Zahnriemenachse

SKU: festo-8192389

Alle Teile durchsuchen
Festo - 8192389 - Zahnriemenachse

2.979,57 €2.503,84 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

2.979,57 €

Marke
Festo
Aufbau
mit Zahnriemen
Größe
120
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Einschaltzeit
100%
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
1000
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Bewegte Masse (g)
1957
Max. Kraft Fy (N)
8000
Max. Kraft Fz (N)
7200
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
120
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polyurethan mit Stahlcord
Massenträgheit JO
9,1687
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
50
Max. Drehzahl (m/s)
3
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0,04
Riemenscheibenmaterial
High-alloyed stainless steels
Keilriementrennung (mm)
5
Max. Drehmoment Mx (Nm)
330
Max. Drehmoment My (Nm)
600
Max. Drehmoment Mz (Nm)
540
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
383.100
Max. Vorschubkraft Fx (N)
500
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
N48
Flächenträgheitsmoment Iy
770.000
Flächenträgheitsmoment Iz
5.801.000
Leerlauf-Antriebsmoment (Nm)
1,38
Max. Antriebsdrehmoment (Nm)
9,55
Basisgewicht bei 0 mm Hub (g)
6495
Max. Kraft Fy Gesamtachse (N)
5914
Max. Kraft Fz Gesamtachse (N)
5280
Max. Moment Mx Gesamtachse (Nm)
290
Max. Moment My Gesamtachse (Nm)
563
Max. Moment Mz Gesamtachse (Nm)
527
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,876
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
78
Massenträgheit JL pro kg Nutzlast
3,648
Aufprallenergie an den Endlagen (J)
0,001
Antriebsritzel-Wirksdurchmesser (mm)
38,20
Max. Leerlauf-Verschiebewiderstand (N)
72,1
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
51
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
35153
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
35153
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1459
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1920
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1920
EAN
4052568776107
Hersteller
Festo
