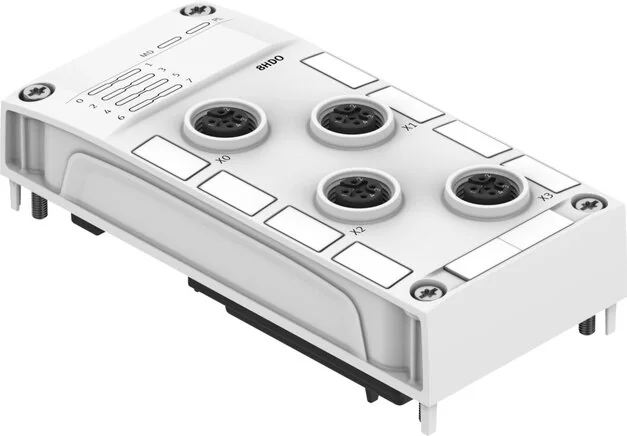

Modulparameter
Verhalten nach Kurzschluss/Überlast am Ausgang
Befestigungstyp
Permanently screwed
Materialhinweis
phosphorsäureesterfrei
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Diagnose über LED
Status pro Kanal
Nenngebrauchshöhe
<= 2000 m ASL (> 79,5 kPa)
Abdeckung Werkstoff
PBT reinforced
Max. Leitungslänge
30 m Ausgänge
Kennlinien Ausgänge
to IEC 61131-2 type 2
Abmessungen W x L x H
50,1 mm x 107,3 mm x 57,5 mm
Lagertemperatur (°C)
-20 to 70
Schaltlogik-Ausgänge
PNP (Positive switching)
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Brandprüfung, Material
UL94 V-0 (Gehäuse)
Werkstoff der Schrauben
Nickel-plated steel
LABS (PWIS) Konformität
VDMA24364-B2-L
Relative Luftfeuchtigkeit
Not condensing
Umgebungstemperatur (°C)
-20 to 50
Max. Adressbereich, Ausgänge
1
Diagnose über Innenkommunikation
Unterspannung Last
Max. Leistungsversorgung pro Kanal
2:00 AM
Korrosionsbeständigkeitsklasse KBK
1 - low corrosion stress
Leistungsausfallüberbrückung (ms)
10
Nennbetriebsspannung DC Der Last (V)
24
Ausgangsverzögerung mit ohmscher Last
Signalwechsel 1->0: < 200 µs
Kommunikationsschnittstelle, Protokoll
AP
Zulässige Spannungsschwankung der Last
± 25 %
Max. Gesamtstrom Ausgänge pro Modul (A)
9
Elektrischer Anschluss: Ausgang, Funktion
Digital output
Eigenleistungsaufnahme Betriebsspannung Last
typisch 5 mA
Sicherungsschutz der Ausgänge (Kurzschluss)
Internal electronic fuse Per channel
Elektrischer Anschluss Ausgang, Anschlussbild
995384
Elektrischer Anschluss: Ausgang, Anschlusstyp
4x Dose
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Verhalten nach Ende der Überlast der Ausgänge
Keine automatische Wiederkehr
Elektrischer Anschluss: Ausgang, Anschlusstechnik
M12x1 A-codiert nach EN 61076-2-101
Elektrische Trennung der Ausgänge zwischen Kanälen
no
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Elektrischer Anschluss: Ausgang, Anzahl der Pins / Drähte
5
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 25 mA
Elektrische Trennung der Ausgänge zwischen Kanal - Interne Kommunikation
yes
Potenzialtrennung Zwischen Den Versorgungsspannungen Elektronik/Sensortechnik Und Last/Ventilen
yes
