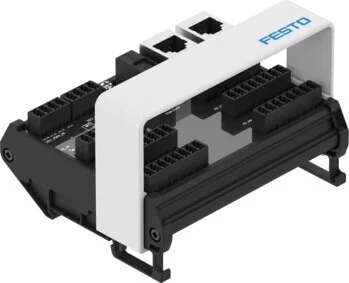

Schaltpegel
Signal 1: 0 V bis (PS u 11 V)
Befestigungstyp
With Slot rail
Materialhinweis
halogenfrei
Schockfestigkeit
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Diagnose über LED
Status pro Kanal
Max. Leitungslänge
50 m Systemkommunikation
Kennlinien Eingänge
to IEC 61131-2 type 3
Abmessungen W x L x H
90 mm x 106 mm x 70 mm
Lagertemperatur (°C)
-40 to 70
Schaltlogik-Eingänge
3-Drahtsensoren nach IEC 61131-2
Schwingungsfestigkeit
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
LABS (PWIS) Konformität
VDMA24364-Zone III
Max. Leistungsversorgung
2 x 4 A (externe Sicherung erforderlich)
Relative Luftfeuchtigkeit
Not condensing
Umgebungstemperatur (°C)
-20 to 50
Eingangs-Entprellzeit (ms)
20
Nennbetriebsspannung DC (V)
24
Max. Adressbereich, Eingänge
2
Spannungsversorgung, Funktion
Elektronik/Sensoren und Last kommend
Leistungsübertragung, Funktion
Elektronik/Sensoren und Last gehend
Diagnose über Innenkommunikation
Unterspannung Elektronik/Sensoren
Spannungsversorgung, Anschlusstyp
socket / container / ….
Leistungsversorgung, Anschlussbild
997625
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Leistungsausfallüberbrückung (ms)
10
Leistungsübertragung, Anschlusstyp
socket / container / ….
Leistungsübertragung, Steckermuster
997625
Kommunikationsschnittstelle, Funktion
Systemkommunikation XF10 IN / XF20 OUT
Spannungsversorgung, Anschlusstechnik
Push-Pull nach IEC 61984
Kommunikationsschnittstelle, Protokoll
AP
Leistungsübertragung, Anschlusstechnik
Push-Pull nach IEC 61984
Kommunikationsschnittstelle, Abschirmung
yes
Kommunikationsschnittstelle, Steckerbild
995789
Max. Gesamtstrom Eingänge pro Modul (A)
4
Elektrischer Anschluss: Eingang, Funktion
Digital input
Kommunikationsschnittstelle, Anschlusstyp
2x socket
Sicherungsschutz der Eingänge (Kurzschluss)
Feinsicherung
Spannungsversorgung, Anzahl der Pole/Drähte
4
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Elektrischer Anschluss: Eingang, Anschlusstyp
6x Dose
Kommunikationsschnittstelle, Anschlusstechnik
RJ45
Leistungsübertragung, Anzahl der Pins/Drähte
4
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1
Elektrischer Anschluss: Eingang, Anschlusstechnik
Push-Pull nach IEC 61984
Kommunikationsschnittstelle, Anzahl der Pins/Adern
8
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrische Trennung der Eingänge zwischen Kanälen
no
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Elektrischer Anschluss: Eingang, Anzahl der Pins / Drähte
8
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 32 mA
Elektrische Trennung der Eingänge zwischen Kanal - Interne Kommunikation
no
