Kanalparameter
Deactivate actuator supply, Device error code, Force channel x, Channel mode, channel status, cycle time
Modulparameter
Diagnosis short circuit actuator supply, Deactivate sensor supply, Behaviour after short circuit/overload
Befestigungstyp
With Slot rail

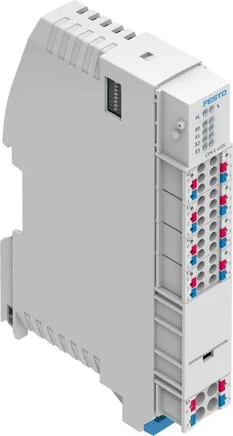

IO-Link, Bericht
Master V 1.1
Schockfestigkeit
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Diagnose über Bus
Under-voltage, general error, Device missing/failed, Wire break, Module error, Short circuit, Parameter error, under running/over running
Diagnose über LED
Error per module, Status per channel
Materialinformation
LABS containing materials included, RoHs compliant
Abmessungen W x L x H
18.9 mm x 76.6 mm x 124.3 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
IO-Link, Kommunikation
C/Q LED green
Sicherung (Kurzschluss)
internal electronic fuse, load per channel, internal electronic fuse, sensor per module
Relative Luftfeuchtigkeit
95 %, Not condensing
Umgebungstemperatur (°C)
-5 to 50
IO-Link, Kommunikationsmodus
configurable using software, SIO, COM1 (4.8 kBaud), COM2 (38.4 kBaud), COM3 (230.4 kBaud)
IO-Link, minimale Zykluszeit
Depends on minimum supported cycle time of the connected IO link devices
IO-Link, Prozessdatenbreite IN
Parameterisable 8 - 32 Bytes
IO-Link, Anzahl der Anschlüsse
4
IO-Link, Prozessdatenbreite OUT
Parameterisable 8 - 32 Bytes
Potenzialtrennung Kanal - Kanal
no
Spannungsversorgung, Anschlusstyp
Multi tube holder
Potenzialtrennung Kanal - Innenbus
no
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Nennbetriebsspannung DC Ausgänge (V)
24
Spannungsversorgung, Anschlusstechnik
Spring tension clamp
Zulässige Spannungsschwankungen Ausgänge
± 25 %
Eigenleistungsaufnahme Betriebsspannung Last
Type 15 mA
Elektrischer Anschluss IO-Link, Anschlusstyp
4x multi tube holder
Spannungsversorgung, Anzahl der Pole/Drähte
4
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Spannungsversorgung, Leiterquerschnitt (mm²)
0.2 to 1.5
Schutz gegen direktes und indirektes Berühren
Funktionskleinspannung mit sicherer Trennung (PELV)
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Elektrischer Anschluss IO-Link, Anschlusstechnik
Spring tension clamp
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Spannungsversorgung, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Elektrischer Anschluss IO-Link, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss IO-Link, Anzahl der Stifte/Drähte
6
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
Type 50 mA
Elektrischer Anschluss IO-Link, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
