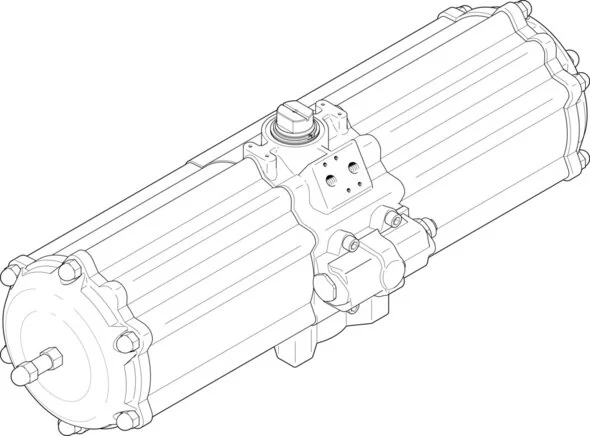

Festo - DAPS-1920-090-RS4-F16-T6-553246 - Drehgelenk-Antrieb

SKU: festo-daps-1920-090-rs4-f16-t6-553246

Alle Teile durchsuchen
Festo - DAPS-1920-090-RS4-F16-T6-553246 - Drehgelenk-Antrieb

14.761,33 €12.404,48 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

14.761,33 €

Marke
Festo
Aufbau
Joch kinematics
Dämpfung
No dampening
Einbaulage
arbitrary
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Dichtwerkstoff
PTFE-verstärkt
Wellenmaterial
High-alloyed steel
Federfestigkeit
4
Materialhinweis
RoHs compliant
Wellenanschluss
T46
Wirkungsprinzip
single action
Flansch Bohrbild
F16
Gehäusematerial
Aluminium wrought alloy
Schließrichtung
Right closing
ATEX-Gaskategorie
II 2G
Pneumatikanschluss
G3/8
Positionserkennung
without
ATEX-Staubkategorie
II 2D
Abdeckung Werkstoff
Aluminium wrought alloy
Betriebsdruck (MPa)
0,56 to 0,84
Materialnummer Welle
14.305
Drehgelenkwinkel (°)
90
Ex-Zündschutzart Gas
Ex h IIC T6...T3 Gb X
Zertifizierungsstelle
TÜV Nord 212170801
Ex-Umgebungstemperatur
-50°C <= Ta <= +60°C
Ex-Zündschutzart Staub
Ex h IIIC T85°C...T200°C Db X
Nennbetriebsdruck (MPa)
0,56
Werkstoff der Schrauben
High-alloyed steel
LABS (PWIS) Konformität
VDMA24364-Zone III
Umgebungstemperatur (°C)
-50 to 60
Wellenanschlusstiefe (mm)
49
Positionsantrieb Abmessungen
1920
Standardanschluss an Verschraubung
ISO 5211
Korrosionsbeständigkeitsklasse KBK
3 - severe corrosion stress
Sicherheits-Integritätslevel (SIL)
bis SIL 2 Low Demand mode
Anschlussdruck für Federkraft (MPa)
0,56
Ventil Anschluss entspricht Standard
VDI/VDE 3845 (NAMUR)
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation possible (required in further operations)
CE-Zertifikat (siehe Konformitätserklärung)
to EU EX protection directive (ATEX)
Einstellbarer Endpositionsbereich bei 0° (°)
-5 to 5
Drehmoment bei Nenndruck und 0° Drehwinkel (Nm)
1920
Drehmoment bei Nenndruck und 50° Drehwinkel (Nm)
960,0
Drehmoment bei Nenndruck und 90° Drehwinkel (Nm)
1280
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK EX Vorschriften
Federkraft-Drehmoment bei Drehgelenkwinkel 0° (Nm)
1280
Federkraft-Drehmoment bei Drehgelenkwinkel 50° (Nm)
960,0
Endlagen-Verstellbereich bei Nenn-Drehgelenkwinkel (°)
85 to 95
Max. Drehgelenkfrequenz bei 0,6 MPa (6 bar, 87 psi) (Hz)
1
Feder-Rückstelldrehmoment bei 90° Drehgelenkwinkel (Nm)
1920
Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nenndrehwinkel-0° (l)
91,7
EAN
4052568196233
Hersteller
Festo
