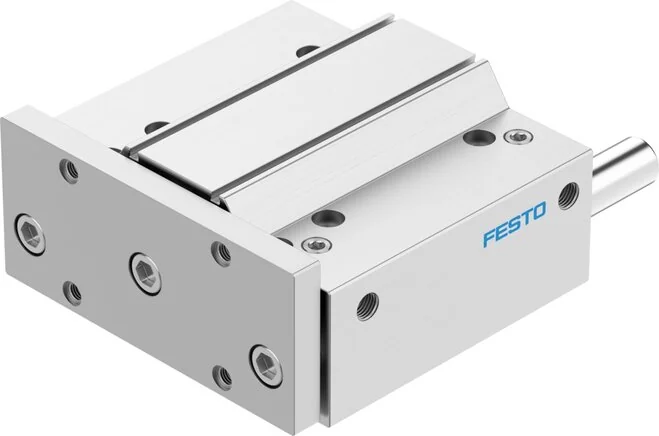

Festo - DFM-100-125-P-A-KF-170971 - Führungszylinder

SKU: festo-dfm-100-125-p-a-kf-170971

Alle Teile durchsuchen
Festo - DFM-100-125-P-A-KF-170971 - Führungszylinder

1.832,14 €1.539,61 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.832,14 €

Marke
Festo
Aufbau
Guide
Führung
ball guide
Hub (mm)
125
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
arbitrary
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Dichtwerkstoff
NBR
Kolben Ø (mm)
100
Materialhinweis
RoHs compliant
Wirkungsprinzip
double acting
Gehäusematerial
Aluminium wrought alloy
Bewegte Masse (g)
7782
Max. Kraft Fy (N)
3043
Max. Kraft Fz (N)
3043
Pneumatikanschluss
G3/8
Positionserkennung
For proximity switch
Abdeckung Werkstoff
Aluminium wrought alloy
Betriebsdruck (MPa)
0,05 to 1
Max. Drehzahl (m/s)
0,4
Kolbenstangenmaterial
High-alloyed stainless steels
Alternative Anschlüsse
See product drawing
Max. Drehmoment Mx (Nm)
286,02
Max. Drehmoment My (Nm)
155,16
Max. Drehmoment Mz (Nm)
155,16
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur (°C)
60
Max. Kraft Fy statisch (N)
5.400,0
Max. Kraft Fz statisch (N)
5.400,0
Betriebsart Antriebseinheit
Joch
Max. Drehmoment Mx statisch (Nm)
507,6
Max. Drehmoment My statisch (Nm)
275,4
Max. Drehmoment Mz statisch (Nm)
275,4
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Aufprallenergie an den Endlagen (Nm)
1
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation possible (required in further operations)
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Abstand vom Lastschwerpunkt zur Jochplatte Xs (mm)
125
Max. zulässiges Moment Mx in Abhängigkeit vom Hub (Nm)
53,98
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorhub (N)
4712
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rückhub (N)
4418
Max. Nutzlast abhängig vom Hub bei definiertem Abstand Xs (N)
463
Massenschwerpunkt der bewegten Masse in Abhängigkeit vom Hub (mm)
85,2
EAN
4052568140519
Hersteller
Festo
