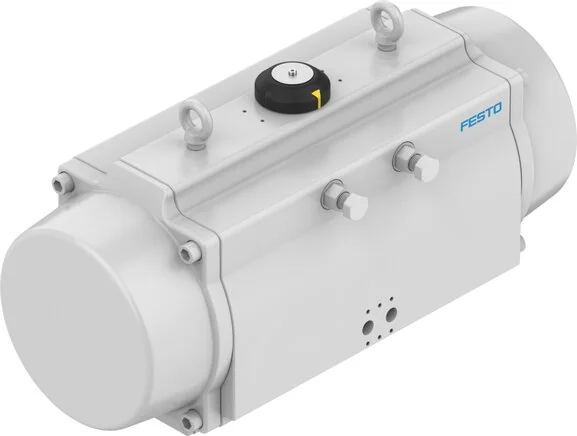

Festo - DFPD-3500-RP-90-RD-F16-8211834 - Drehgelenk-Antrieb

SKU: festo-dfpd-3500-rp-90-rd-f16-8211834

Alle Teile durchsuchen
Festo - DFPD-3500-RP-90-RD-F16-8211834 - Drehgelenk-Antrieb

4.256,04 €3.576,50 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

4.256,04 €

Marke
Festo
Aufbau
Toothed rack/pinion
Einbaulage
arbitrary
Lagermaterial
POM
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:3:4]
Dichtwerkstoff
NBR
Kolbenmaterial
Aluminium die casting
Wellenmaterial
Nickel-plated steel
Materialhinweis
RoHs compliant
Wellenanschluss
T46
Wirkungsprinzip
double acting
Berstdruck (bar)
20,43
Flansch Bohrbild
F16
Gehäusematerial
Anodised aluminium
Schließrichtung
Right closing
ATEX-Gaskategorie
II 2G
Pneumatikanschluss
G1/2
ATEX-Staubkategorie
II 2D
Abdeckung Werkstoff
Aluminium-Druckguss, lackiert
Betriebsdruck (MPa)
0,2 to 0,68
Sicherheitsfunktion
Die Sicherheitsfunktion besteht darin, dass der Antrieb in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch Belüftung der entsprechenden Druckkammer mit Druckluft erreicht. Der Wert des erzeugten Drehmoments hängt vo
Drehgelenkwinkel (°)
90
Ex-Zündschutzart Gas
Ex h IIC T6 Gb
Lagertemperatur (°C)
-20 to 60
Zertifizierungsstelle
TÜV Rheinland 968/FSP 2959.00/2025
Ex-Umgebungstemperatur
-20°C <= Ta <= +80°C
Ex-Zündschutzart Staub
Ex h IIIC T85°C Db
Materialnummer Gehäuse
EN AW-6005
Nennbetriebsdruck (MPa)
0,55
Werkstoff der Schrauben
High-alloyed stainless steels
Anschlussplattenmaterial
Aluminium-Knetlegierung, eloxiert
LABS (PWIS) Konformität
VDMA24364-Zone III
Umgebungstemperatur (°C)
-20 to 80
Wellenanschlusstiefe (mm)
50
Positionsantrieb Abmessungen
3500
Standardanschluss an Verschraubung
ISO 5211
Sicherheits-Integritätslevel (SIL)
bis SIL 3 in einer redundanten Architektur
Ventil Anschluss entspricht Standard
VDI/VDE 3845 (NAMUR)
Ex-Schutz-Zulassung außerhalb der EU
EPL Gb (GB)
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation possible (required in further operations)
CE-Zertifikat (siehe Konformitätserklärung)
to EU EX protection directive (ATEX)
Einstellbarer Endpositionsbereich bei 0° (°)
-5 to 5
Drehmoment bei Nenndruck und 0° Drehwinkel (Nm)
3229
Drehmoment bei Nenndruck und 90° Drehwinkel (Nm)
3229
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK EX Vorschriften
Endlagen-Verstellbereich bei Nenn-Drehgelenkwinkel (°)
-5 to 5
Anschlusspunkt für Stellungsregler und Positionssensor gemäß Standard
VDI/VDE 3845 size AA 3
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)
bis SIL 3 in einer redundanten Architektur
Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nenndrehwinkel-0° (l)
314,37
EAN
4052568769710
Hersteller
Festo
