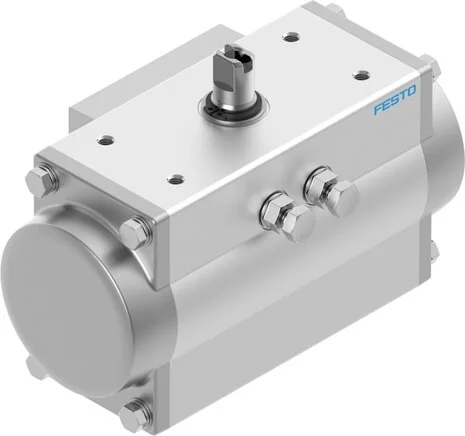

Festo - DFPD-N-20-RP-90-RS45-F05-R3-C-8102800 - Drehgelenk-Antrieb

SKU: festo-dfpd-n-20-rp-90-rs45-f05-r3-c-8102800

Alle Teile durchsuchen
Festo - DFPD-N-20-RP-90-RS45-F05-R3-C-8102800 - Drehgelenk-Antrieb

253,52 €213,04 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

253,52 €

Marke
Festo
Aufbau
Toothed rack/pinion
Einbaulage
arbitrary
Federmaterial
spring steel
Lagermaterial
POM
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Dichtwerkstoff
NBR
Kolbenmaterial
Aluminium die casting
Wellenmaterial
High-alloyed stainless steels
Laschenmaterial
High-alloyed stainless steels
Materialhinweis
RoHs compliant
Wellenanschluss
T11
Wirkungsprinzip
single action
Berstdruck (bar)
24,00
Flansch Bohrbild
F05
Gehäusematerial
Anodised aluminium
Schließrichtung
Right closing
ATEX-Gaskategorie
II 2G
Pneumatikanschluss
1/8 NPT
ATEX-Staubkategorie
II 2D
Abdeckung Werkstoff
Aluminium-Druckguss, eloxiert
Betriebsdruck (MPa)
0,2 to 0,8
Sicherheitsfunktion
Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert.
Drehgelenkwinkel (°)
90
Ex-Zündschutzart Gas
Ex h IIC T4 Gb X
Lagertemperatur (°C)
-20 to 60
Schiffsklassifikation
see Certificate
Zertifizierungsstelle
TÜV Rheinland 968/V 1106.01/2023
Ex-Umgebungstemperatur
-20°C <= Ta <= +80°C
Ex-Zündschutzart Staub
Ex h IIIC T105°C Db X
Nennbetriebsdruck (MPa)
0,45
Werkstoff der Schrauben
High-alloyed stainless steels
Anschlussplattenmaterial
Aluminium-Knetlegierung, eloxiert
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur (°C)
-20 to 80
Wellenanschlusstiefe (mm)
12
Positionsantrieb Abmessungen
20
Gerätetyp gemäß VDMA 66413
Sicherheitsbauteil
Standardanschluss an Verschraubung
ISO 5211
Sicherheits-Integritätslevel (SIL)
bis SIL 1 High Demand mode
Ventil Anschluss entspricht Standard
VDI/VDE 3845 (NAMUR)
Ex-Schutz-Zulassung außerhalb der EU
EPL Gb (GB)
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation possible (required in further operations)
CE-Zertifikat (siehe Konformitätserklärung)
to EU EX protection directive (ATEX)
Einstellbarer Endpositionsbereich bei 0° (°)
-5 to 5
Drehmoment bei Nenndruck und 0° Drehwinkel (Nm)
11
Drehmoment bei Nenndruck und 90° Drehwinkel (Nm)
5,7
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK EX Vorschriften
Federkraft-Drehmoment bei Drehgelenkwinkel 0° (Nm)
5,4
Endlagen-Verstellbereich bei Nenn-Drehgelenkwinkel (°)
-5 to 5
Feder-Rückstelldrehmoment bei 90° Drehgelenkwinkel (Nm)
10,7
Anschlusspunkt für Stellungsregler und Positionssensor gemäß Standard
VDI/VDE 3845 Size AA 1
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)
bis SIL 3 in einer redundanten Architektur
Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nenndrehwinkel-0° (l)
0,8
EAN
4052568455224
Hersteller
Festo
