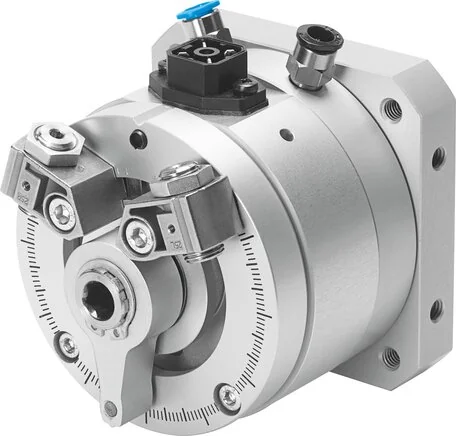

Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Schutzart
acc. to IEC 60529
Betriebsmedium
Compressed air to ISO 8573-1:2010 [6:4:4]
Befestigungstyp
with female thread
Wirkungsprinzip
double acting
Positionserkennung
mit Winkelmesssystem integriert
Betriebsdruck (MPa)
0,2 to 1
Drehflügelmaterial
PET reinforced
Anschlaghebelmaterial
eloxiert
Drehgelenkwinkel (°)
0 to 272
Antriebswellenmaterial
Nickel-plated steel
Steckergehäusematerial
PA reinforced
Zylinder Rohr Werkstoff
Aluminium wrought alloy
Fester Anschlag Material
Steel
LABS (PWIS) Konformität
VDMA24364-B2-L
Unabhängige Linearität
0,0025
Messprinzip Wegmesssystem
Analogue
Umgebungstemperatur (°C)
60
Gehäusemesssystemmaterial
eloxiert
Empfohlener Abstreiferstrom
1
Material Messsystemkupplung
TPE-U(PU)
Max. Leistungsaufnahme (mA)
4
Nennbetriebsspannung DC (V)
10
Einbauposition Weichanschlag
horizontal
Kleinster Positionierungshub
15 ° bei Soft Stop
Max. Betriebsspannung DC (V)
42
Position Der Integrationsort
arbitrary
Toleranz Anschlusswiderstand
20
Max. Bewegungsgeschwindigkeit
2.000
Min. Bewegungsgeschwindigkeit
50
Hubreduzierung in den Endlagen
5 °
Max. Massenträgheit, Vertikal
0,12
Max. Schleifstrom Kurzzeit (mA)
10.000
Wiederholbarkeit Positionierung
± 0,3 deg
Max. Massenträgheit, Horizontal
0,12
Zulässige Spannungsschwankungen
< 1 %
Einstellbereich Schwenkwinkel (°)
0 to 270
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Aufprallenergie an den Endlagen (Nm)
0,1
Elektrischer Anschluss: Wegmesssystem
4 pin
Min. Massenträgheitsmoment, vertikal
0,006
Min. Massenträgheitsmoment, horizontal
0,006
Dauerstoßfestigkeit DIN&EC 68 Teile 2-82
Tested to severity class 2
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation not possible
Wiederholbarkeit Weichanschlag Endposition
< 0.2 deg
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Schwingungsfestigkeit nach DIN/IEC 68 Teil 2-6
Tested to severity class 2
Wiederholbarkeit Weichanschlag Zwischenposition
± 2 deg
Betriebsdruck Positionierung / Weichanschlag (bar)
4 to 8
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Typische Positionierungszeit kurzer Hub, horizontal
0,25/0,25 s
Typische Positionierungszeit langer Hub, horizontal
0,30/0,55 s
Max. Drehgelenkfrequenz bei 0,6 MPa (6 bar, 87 psi) (Hz)
2
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) (Nm)
20
