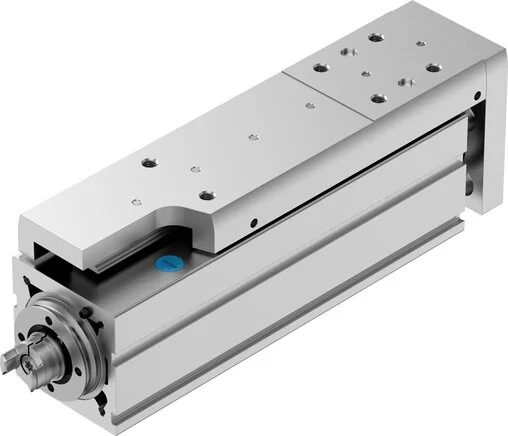

Aufbau
mit Kugelgewindetrieb
Spindeltyp
Ball screw drive
Referenzierung
Reference switch
Befestigungstyp
mit Zylinderstift
Materialhinweis
RoHs compliant
Spindelmaterial
Roller bearing steel
Gehäusematerial
Aluminium-Knetlegierung, eloxiert
Schlittenmaterial
Aluminium-Knetlegierung, eloxiert
Wartungsintervall
Lifetime lubrication
Positionserkennung
For proximity switch
Jochplattenmaterial
Aluminium-Knetlegierung, eloxiert
Kolbenstangenmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.015
Material Spindelmutter
Roller bearing steel
Max. Drehmoment Mx (Nm)
3,4
Max. Drehmoment My (Nm)
3,2
Max. Drehmoment Mz (Nm)
3,2
LABS (PWIS) Konformität
VDMA24364-Zone III
Schalldruckpegel (dB(A))
40
Max. Vorschubkraft Fx (N)
60
Umgebungstemperatur (°C)
0 to 50
Führungsschlittenmaterial
Roller bearing steel
Schnittstellencode Antrieb
V25
Basisgewicht bei 0 mm Hub (g)
331
Bewegte Masse bei 0 mm Hub (g)
149
Aufprallenergie an den Endlagen
0,000009
Massenträgheit JH pro Meter Hub
0,04477
Referenz-Servicelebensdauer (km)
5000
Gewichtszuschlag pro 10 mm Hub (g)
30
Massenträgheit JL pro kg Nutzlast
0,01621
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Statischer Lastfaktor Festlager (N)
1.792
Dynamischer Lastfaktor Festlager (N)
3.795
Referenzwert Nutzlast, vertikal (kg)
6
Max. Radialkraft auf Antriebswelle (N)
75
Referenzwert Nutzlast, horizontal (kg)
6
Statischer Lastfaktor Linearführung (N)
3.880
Zuschlag bewegte Masse pro 10 mm Hub (g)
12
Dynamischer Lastfaktor Linearführung (N)
2.135
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 9 nach ISO 14644-1
Statischer Lastfaktor Kugel-Schrauben-Antrieb (N)
3.700
Dynamischer Lastfaktor Kugel-Schrauben-Antrieb (N)
2.000
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,042
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,025
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
2135
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
2135
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
10
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
7
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
7
