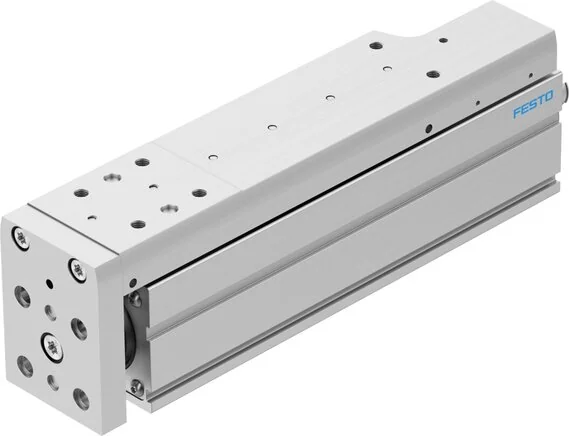

Aufbau
mit Kugelgewindetrieb
Spindeltyp
Ball screw drive
Referenzierung
Reference switch
Befestigungstyp
mit Zylinderstift
Materialhinweis
RoHs compliant
Spindelmaterial
Roller bearing steel
Gehäusematerial
Aluminium-Knetlegierung, eloxiert
Schlittenmaterial
Aluminium-Knetlegierung, eloxiert
Wartungsintervall
Lifetime lubrication
Positionserkennung
For proximity switch
Jochplattenmaterial
Aluminium-Knetlegierung, eloxiert
Kolbenstangenmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.015
Material Spindelmutter
Roller bearing steel
Max. Drehmoment Mx (Nm)
8,1
Spindeldurchmesser (mm)
10
LABS (PWIS) Konformität
VDMA24364-Zone III
Schalldruckpegel (dB(A))
55
Max. Vorschubkraft Fx (N)
120
Umgebungstemperatur (°C)
0 to 50
Führungsschlittenmaterial
Roller bearing steel
Schnittstellencode Antrieb
V32
Basisgewicht bei 0 mm Hub (g)
608
Bewegte Masse bei 0 mm Hub (g)
212
Aufprallenergie an den Endlagen
0,000014
Massenträgheit JH pro Meter Hub
0,04918
Referenz-Servicelebensdauer (km)
5000
Gewichtszuschlag pro 10 mm Hub (g)
63
Massenträgheit JL pro kg Nutzlast
0,0028
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Statischer Lastfaktor Festlager (N)
3.966
Dynamischer Lastfaktor Festlager (N)
7.413
Referenzwert Nutzlast, vertikal (kg)
12
Max. Radialkraft auf Antriebswelle (N)
180
Referenzwert Nutzlast, horizontal (kg)
12
Statischer Lastfaktor Linearführung (N)
5.630
Zuschlag bewegte Masse pro 10 mm Hub (g)
30
Dynamischer Lastfaktor Linearführung (N)
3.240
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 9 nach ISO 14644-1
Statischer Lastfaktor Kugel-Schrauben-Antrieb (N)
6.300
Dynamischer Lastfaktor Kugel-Schrauben-Antrieb (N)
3.500
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,059
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,015
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
3240
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
3240
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
20
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
17
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
17
