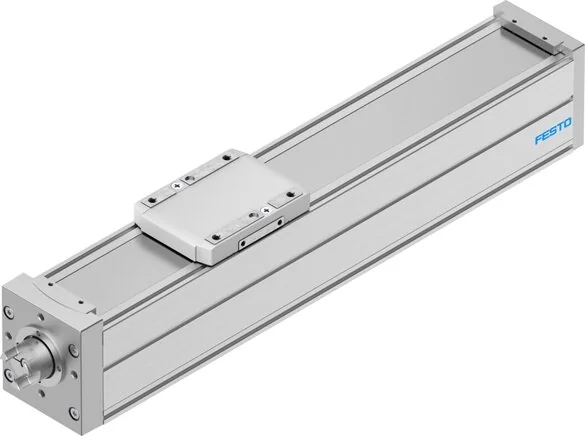

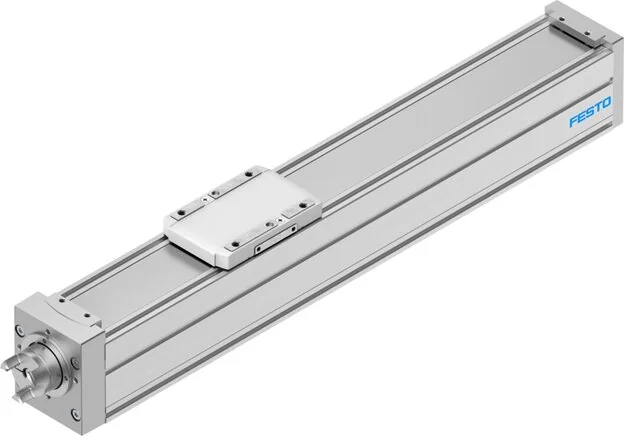

Aufbau
mit Kugelumlaufspindel
Spindeltyp
Ball screw drive
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Materialhinweis
RoHs compliant
Schlittenmaterial
Aluminium die casting
Wartungsintervall
Lifetime lubrication
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
29,1
Max. Drehmoment My (Nm)
31,8
Max. Drehmoment Mz (Nm)
31,8
Spindeldurchmesser (mm)
12
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
29.800
Max. Vorschubkraft Fx (N)
200
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T42
Flächenträgheitsmoment Iy
441.000
Flächenträgheitsmoment Iz
542.000
Max. Kraft Fy Gesamtachse (N)
600
Max. Kraft Fz Gesamtachse (N)
1800
Aufprallenergie an den Endlagen
0,001
Max. Moment Mx Gesamtachse (Nm)
29,1
Max. Moment My Gesamtachse (Nm)
31,8
Max. Moment Mz Gesamtachse (Nm)
31,8
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,10779
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
51
Massenträgheit JL pro kg Nutzlast
0,036476
Max. Radialkraft auf Antriebswelle (N)
230
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
54,6
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,246
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,042
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
13400
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
13400
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
107
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
117
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
117
