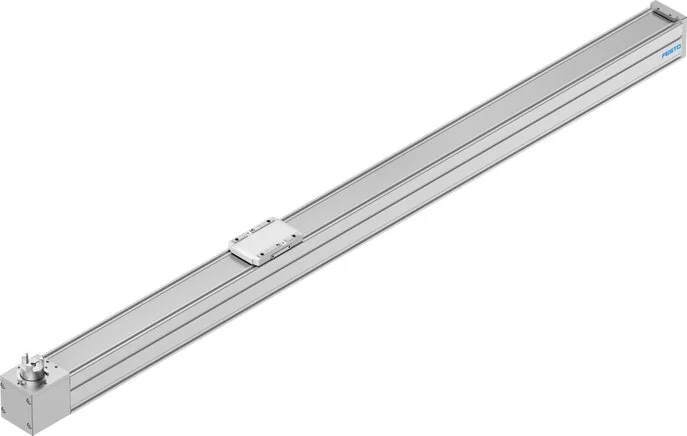

Profilmaterial
Aluminium-Knetlegierung, eloxiert
Materialhinweis
RoHs compliant
Schlittenmaterial
Aluminium die casting
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
Positionserkennung
For inductive sensors
Maskierbandmaterial
Rust-free stainless steel band
Wiederholbarkeit (mm)
±0.1
Riemenscheibenmaterial
High-alloyed stainless steels
Max. Drehmoment Mx (Nm)
29,1
Max. Drehmoment My (Nm)
31,8
Max. Drehmoment Mz (Nm)
31,8
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
29.800
Max. Vorschubkraft Fx (N)
120
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T42
Flächenträgheitsmoment Iy
441.000
Flächenträgheitsmoment Iz
542.000
Leerlauf-Antriebsmoment (Nm)
0,194
Max. Antriebsdrehmoment (Nm)
1,49
Basisgewicht bei 0 mm Hub (g)
1775
Max. Kraft Fy Gesamtachse (N)
600
Max. Kraft Fz Gesamtachse (N)
1800
Aufprallenergie an den Endlagen
0,00025
Max. Moment Mx Gesamtachse (Nm)
29,1
Max. Moment My Gesamtachse (Nm)
31,8
Max. Moment Mz Gesamtachse (Nm)
31,8
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,0851
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
43
Massenträgheit JL pro kg Nutzlast
1,5411
Antriebsritzel-Wirksdurchmesser (mm)
24,83
Max. Leerlauf-Verschiebewiderstand (N)
15,6
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
54,6
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
13400
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
13400
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
107
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
117
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
117
