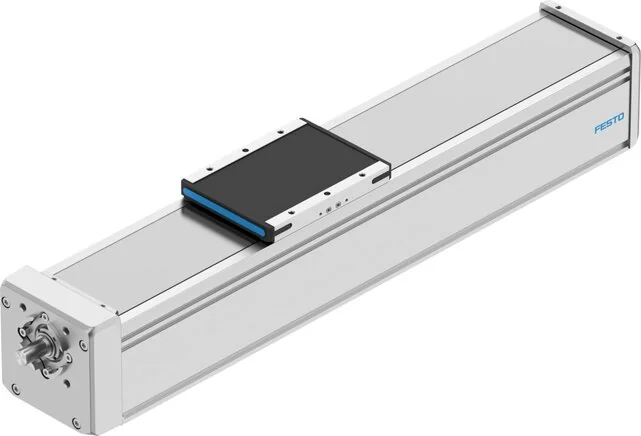

Festo - ELGD-BS-KF-120-300-0H-5P-8192292 - Spindelachse

SKU: festo-elgd-bs-kf-120-300-0h-5p-8192292

Festo - ELGD-BS-KF-120-300-0H-5P-8192292 - Spindelachse

2.724,04 €2.289,11 € (Exkl. Steuern)

Auf Lager - versandbereit

Versand innerhalb von 97 Stunden

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

2.724,04 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
120
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Spindeltyp
Ball screw drive
Einschaltzeit
100%
Max. Drehzahl
3200
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
300
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
5
Umkehrspiel (mm)
150
Bewegte Masse (g)
1814
Max. Kraft Fy (N)
4300
Max. Kraft Fz (N)
4300
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
5
Wartungsintervall
Lifetime lubrication
Massenträgheit JO
0,76031
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
15
Max. Drehzahl (m/s)
0,27
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
170
Max. Drehmoment My (Nm)
50
Max. Drehmoment Mz (Nm)
60
Spindeldurchmesser (mm)
25
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
1.433.600
Max. Vorschubkraft Fx (N)
3520
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
S60
Flächenträgheitsmoment Iy
3.550.000
Flächenträgheitsmoment Iz
8.985.000
Basisgewicht bei 0 mm Hub (g)
6087
Max. Kraft Fy Gesamtachse (N)
2957
Max. Kraft Fz Gesamtachse (N)
5608
Max. Moment Mx Gesamtachse (Nm)
202
Max. Moment My Gesamtachse (Nm)
80
Max. Moment Mz Gesamtachse (Nm)
95
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
2,633
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
147
Massenträgheit JL pro kg Nutzlast
0,00633
Aufprallenergie an den Endlagen (J)
0,001
Max. Radialkraft auf Antriebswelle (N)
750
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
80
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,344
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,167
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
730
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
EAN
4052568775513
Hersteller
Festo

Festo
Festo est un leader mondial de la technologie d'automatisation et de la formation technique, avec un fort accent sur les systèmes d'entraînement pneumatiques et électriques. L'entreprise a été fondée en 1925 par Albert Fezer et Gottlieb Stoll à Esslingen am Neckar, en Allemagne, où se trouve toujours son siège social. Festo est une entreprise privée connue pour ses solutions innovantes en automatisation industrielle et de process, servant un large éventail d'industries dans le monde entier. Le portefeuille de produits de la marque est vaste, englobant une large gamme de composants et de systèmes pour l'automatisation. Festo est reconnu pour ses vérins pneumatiques, ses vannes, ses capteurs et sa technologie proportionnelle, qui sont essentiels pour un contrôle précis du mouvement et un fonctionnement efficace dans les processus automatisés. Bien qu'il s'agisse principalement d'un fournisseur d'automatisation industrielle, ses composants robustes et fiables sont souvent intégrés dans les machines agricoles pour diverses tâches de contrôle et d'actionnement. Chez Partao, vous pouvez trouver des pièces de rechange Festo authentiques dans plusieurs catégories, souvent utilisées dans les systèmes hydrauliques et pneumatiques des équipements agricoles. Notre catalogue comprend des Filtres à air, des Roulements à billes, des Boulons et fixations, des Pattes et supports, et des Calculateurs. Les composants Festo sont choisis par les fabricants et les opérateurs pour leur haute qualité, leur précision et leur longue durée de vie, même dans des environnements exigeants. L'engagement de la marque en faveur de l'innovation garantit que ses pièces contribuent à l'efficacité et à la fiabilité des fonctions automatisées au sein des machines agricoles, du semis de précision aux systèmes de manutention des matériaux. Achetez plus de 254 pièces détachées Festo d'origine.
