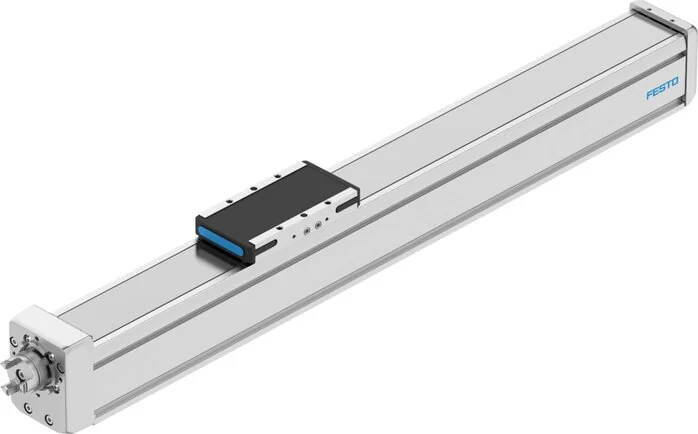

Festo - ELGD-BS-KF-60-300-0H-5P-8192255 - Spindelachse

SKU: festo-elgd-bs-kf-60-300-0h-5p-8192255

Alle Teile durchsuchen
Festo - ELGD-BS-KF-60-300-0H-5P-8192255 - Spindelachse

1.317,66 €1.107,28 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.317,66 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
60
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Spindeltyp
Ball screw drive
Einschaltzeit
100%
Max. Drehzahl
6667
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
300
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
5
Umkehrspiel (mm)
150
Bewegte Masse (g)
555
Max. Kraft Fy (N)
2200
Max. Kraft Fz (N)
2200
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
5
Wartungsintervall
Lifetime lubrication
Massenträgheit JO
0,0635
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
15
Max. Drehzahl (m/s)
0,56
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
37
Max. Drehmoment My (Nm)
15
Max. Drehmoment Mz (Nm)
15
Spindeldurchmesser (mm)
12
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
52.300
Max. Vorschubkraft Fx (N)
1550
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T42
Flächenträgheitsmoment Iy
508.600
Flächenträgheitsmoment Iz
685.700
Basisgewicht bei 0 mm Hub (g)
1774
Max. Kraft Fy Gesamtachse (N)
930
Max. Kraft Fz Gesamtachse (N)
1300
Max. Moment Mx Gesamtachse (Nm)
31
Max. Moment My Gesamtachse (Nm)
34
Max. Moment Mz Gesamtachse (Nm)
26
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,15716
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
54
Massenträgheit JL pro kg Nutzlast
0,00633
Aufprallenergie an den Endlagen (J)
0,001
Max. Radialkraft auf Antriebswelle (N)
230
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
60
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,107
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,045
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
9208
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
9208
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
157
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
60
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
60
EAN
4052568644369
Hersteller
Festo
