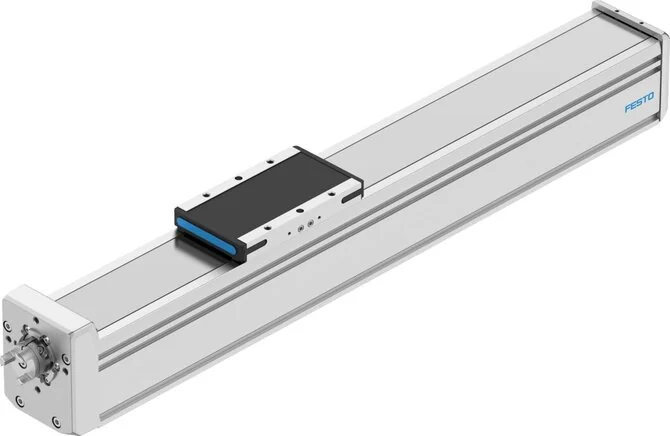

Festo - ELGD-BS-KF-80-500-0H-10P-8192279 - Spindelachse

SKU: festo-elgd-bs-kf-80-500-0h-10p-8192279

Alle Teile durchsuchen
Festo - ELGD-BS-KF-80-500-0H-10P-8192279 - Spindelachse

1.719,70 €1.445,13 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.719,70 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
80
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Spindeltyp
Ball screw drive
Einschaltzeit
100%
Max. Drehzahl
5000
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
500
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
10
Umkehrspiel (mm)
150
Bewegte Masse (g)
990
Max. Kraft Fy (N)
3906
Max. Kraft Fz (N)
3913
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
10
Wartungsintervall
Lifetime lubrication
Massenträgheit JO
0,10619
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
15
Max. Drehzahl (m/s)
0,83
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
95
Max. Drehmoment My (Nm)
42
Max. Drehmoment Mz (Nm)
42
Spindeldurchmesser (mm)
16
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
405.000
Max. Vorschubkraft Fx (N)
2650
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T46
Flächenträgheitsmoment Iy
1.213.000
Flächenträgheitsmoment Iz
2.052.000
Basisgewicht bei 0 mm Hub (g)
3147
Max. Kraft Fy Gesamtachse (N)
2500
Max. Kraft Fz Gesamtachse (N)
2500
Max. Moment Mx Gesamtachse (Nm)
100
Max. Moment My Gesamtachse (Nm)
42
Max. Moment Mz Gesamtachse (Nm)
42
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,39016
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
90
Massenträgheit JL pro kg Nutzlast
0,02533
Aufprallenergie an den Endlagen (J)
0,002
Max. Radialkraft auf Antriebswelle (N)
500
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
62
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,179
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,065
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17576
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
422
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
162
EAN
4052568644703
Hersteller
Festo
