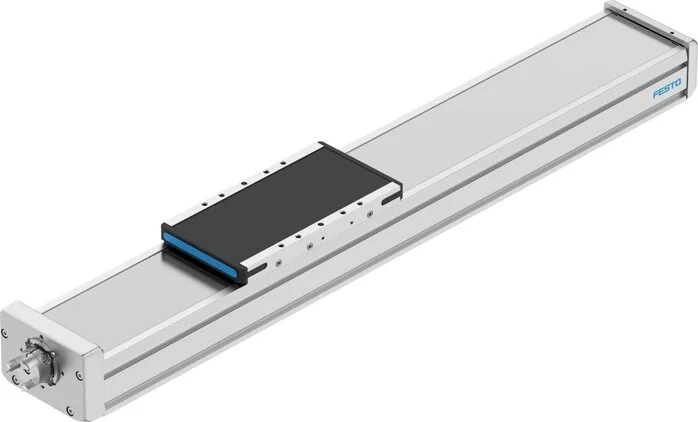

Festo - ELGD-BS-KF-WD-100-400-0H-10P-L-8192323 - Spindelachse

SKU: festo-elgd-bs-kf-wd-100-400-0h-10p-l-8192323

Alle Teile durchsuchen
Festo - ELGD-BS-KF-WD-100-400-0H-10P-L-8192323 - Spindelachse

1.512,93 €1.271,37 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.512,93 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
100
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Spindeltyp
Ball screw drive
Einschaltzeit
100%
Max. Drehzahl
8000
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
400
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
10
Umkehrspiel (mm)
150
Bewegte Masse (g)
1185
Max. Kraft Fy (N)
4400
Max. Kraft Fz (N)
4400
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
10
Wartungsintervall
Lifetime lubrication
Massenträgheit JO
0,05632
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
15
Max. Drehzahl (m/s)
1,33
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
140
Max. Drehmoment My (Nm)
230
Max. Drehmoment Mz (Nm)
220
Spindeldurchmesser (mm)
10
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
108.900
Max. Vorschubkraft Fx (N)
1100
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T42
Flächenträgheitsmoment Iy
347.100
Flächenträgheitsmoment Iz
2.268.000
Basisgewicht bei 0 mm Hub (g)
2979
Max. Kraft Fy Gesamtachse (N)
4092
Max. Kraft Fz Gesamtachse (N)
2250
Max. Moment Mx Gesamtachse (Nm)
160
Max. Moment My Gesamtachse (Nm)
191
Max. Moment Mz Gesamtachse (Nm)
191
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,07554
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
59
Massenträgheit JL pro kg Nutzlast
0,02533
Aufprallenergie an den Endlagen (J)
0,001
Max. Radialkraft auf Antriebswelle (N)
180
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
47
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,083
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,026
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
18415
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
18415
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
645
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
720
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
720
EAN
4052568644857
Hersteller
Festo
