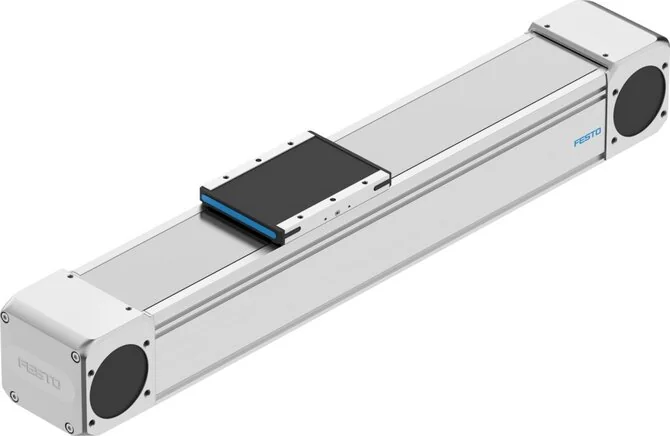

Festo - ELGD-BS-KF-WD-120-300-0H-10P-L-8192338 - Spindelachse

SKU: festo-elgd-bs-kf-wd-120-300-0h-10p-l-8192338

Alle Teile durchsuchen
Festo - ELGD-BS-KF-WD-120-300-0H-10P-L-8192338 - Spindelachse

2.465,97 €2.072,24 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

2.465,97 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
120
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Spindeltyp
Ball screw drive
Einschaltzeit
100%
Max. Drehzahl
6667
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
300
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
10
Umkehrspiel (mm)
150
Bewegte Masse (g)
2200
Max. Kraft Fy (N)
8000
Max. Kraft Fz (N)
7200
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
10
Wartungsintervall
Lifetime lubrication
Massenträgheit JO
0,0947
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
15
Max. Drehzahl (m/s)
1,11
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0.01
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
330
Max. Drehmoment My (Nm)
600
Max. Drehmoment Mz (Nm)
540
Spindeldurchmesser (mm)
12
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
383.100
Max. Vorschubkraft Fx (N)
1880
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T42
Flächenträgheitsmoment Iy
770.900
Flächenträgheitsmoment Iz
5.801.000
Basisgewicht bei 0 mm Hub (g)
5290
Max. Kraft Fy Gesamtachse (N)
5914
Max. Kraft Fz Gesamtachse (N)
5280
Max. Moment Mx Gesamtachse (Nm)
290
Max. Moment My Gesamtachse (Nm)
590
Max. Moment Mz Gesamtachse (Nm)
527
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,13
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
86
Massenträgheit JL pro kg Nutzlast
0,02533
Aufprallenergie an den Endlagen (J)
0,001
Max. Radialkraft auf Antriebswelle (N)
230
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
51
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,246
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,068
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
35153
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
35153
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1459
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1920
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1920
EAN
4052568775896
Hersteller
Festo
