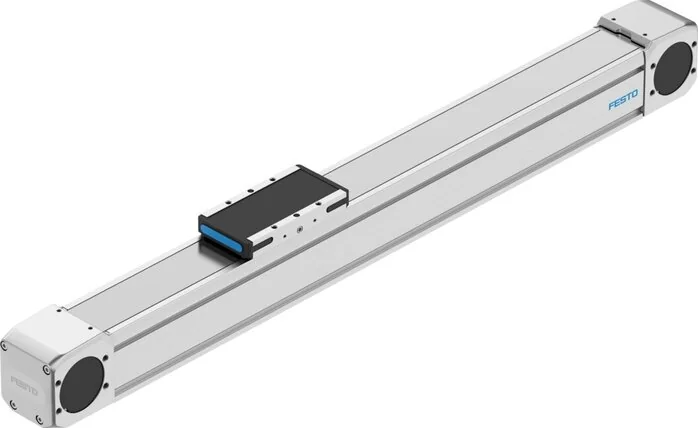

Festo - ELGD-TB-KF-60-1500-0H-PU2-8192351 - Zahnriemenachse

SKU: festo-elgd-tb-kf-60-1500-0h-pu2-8192351

Alle Teile durchsuchen
Festo - ELGD-TB-KF-60-1500-0H-PU2-8192351 - Zahnriemenachse

1.465,07 €1.231,15 € (Exkl. Steuern)

Auf Lager - versandbereit

Jetzt bestellen für Versand innerhalb von 4 bis 6 Werktagen

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.465,07 €

Marke
Festo
Aufbau
mit Zahnriemen
Größe
60
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Einschaltzeit
100%
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
1500
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Bewegte Masse (g)
490
Max. Kraft Fy (N)
2200
Max. Kraft Fz (N)
2200
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
99
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polyurethan mit Stahlcord
Massenträgheit JO
2,1016
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
50
Max. Drehzahl (m/s)
3
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0,04
Riemenscheibenmaterial
High-alloyed stainless steels
Keilriementrennung (mm)
3
Max. Drehmoment Mx (Nm)
38
Max. Drehmoment My (Nm)
15
Max. Drehmoment Mz (Nm)
15
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
192.900
Max. Vorschubkraft Fx (N)
350
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
N48
Flächenträgheitsmoment Iy
485.200
Flächenträgheitsmoment Iz
730.600
Leerlauf-Antriebsmoment (Nm)
0,5
Max. Antriebsdrehmoment (Nm)
5,5
Basisgewicht bei 0 mm Hub (g)
2486
Max. Kraft Fy Gesamtachse (N)
1945
Max. Kraft Fz Gesamtachse (N)
2000
Max. Moment Mx Gesamtachse (Nm)
41
Max. Moment My Gesamtachse (Nm)
36
Max. Moment Mz Gesamtachse (Nm)
36
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,3128
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
49
Massenträgheit JL pro kg Nutzlast
2,4822
Aufprallenergie an den Endlagen (J)
0,000125
Antriebsritzel-Wirksdurchmesser (mm)
31,51
Max. Leerlauf-Verschiebewiderstand (N)
29,8
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
49
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
9208
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
9208
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
157
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
60
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
60
EAN
4052568644970
Hersteller
Festo
