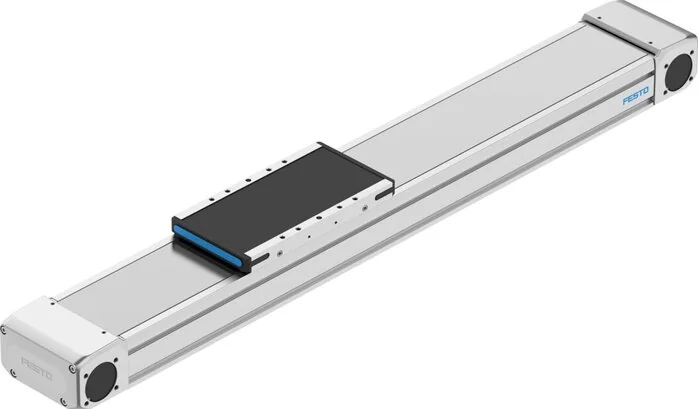

Festo - ELGD-TB-KF-WD-100-200-0H-L-PU2-8192374 - Zahnriemenachse

SKU: festo-elgd-tb-kf-wd-100-200-0h-l-pu2-8192374

Alle Teile durchsuchen
Festo - ELGD-TB-KF-WD-100-200-0H-L-PU2-8192374 - Zahnriemenachse

1.153,01 €968,92 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.153,01 €

Marke
Festo
Aufbau
mit Zahnriemen
Größe
100
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP40
Einbaulage
arbitrary
Einschaltzeit
100%
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
200
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Bewegte Masse (g)
1360
Max. Kraft Fy (N)
4376
Max. Kraft Fz (N)
4286
Schlittenmaterial
Aluminium wrought alloy
Vorschubkonstante
84
Wartungsintervall
Lifetime lubrication
Keilriemenmaterial
Polyurethan mit Stahlcord
Massenträgheit JO
2,9542
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Max. Beschleunigung
50
Max. Drehzahl (m/s)
3
Lagertemperatur (°C)
60
Wiederholbarkeit (mm)
±0,04
Riemenscheibenmaterial
High-alloyed stainless steels
Keilriementrennung (mm)
3
Max. Drehmoment Mx (Nm)
130
Max. Drehmoment My (Nm)
200
Max. Drehmoment Mz (Nm)
200
LABS (PWIS) Konformität
VDMA24364-C1-L
Massenträgheitsmoment um
108.900
Max. Vorschubkraft Fx (N)
240
Messprinzip Wegmesssystem
Incremental
Umgebungstemperatur (°C)
0 to 60
Antriebsabdeckungsmaterial
Aluminium-Kokillenguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
L38
Flächenträgheitsmoment Iy
347.100
Flächenträgheitsmoment Iz
2.268.000
Leerlauf-Antriebsmoment (Nm)
0,4
Max. Antriebsdrehmoment (Nm)
3,2
Basisgewicht bei 0 mm Hub (g)
3864
Max. Kraft Fy Gesamtachse (N)
4092
Max. Kraft Fz Gesamtachse (N)
2250
Max. Moment Mx Gesamtachse (Nm)
150
Max. Moment My Gesamtachse (Nm)
191
Max. Moment Mz Gesamtachse (Nm)
270
Werkstoff der Schließabdeckung
Aluminium-Kokillenguss, lackiert
Massenträgheit JH pro Meter Hub
0,2252
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
55
Massenträgheit JL pro kg Nutzlast
1,7876
Aufprallenergie an den Endlagen (J)
0,00075
Antriebsritzel-Wirksdurchmesser (mm)
26,74
Max. Leerlauf-Verschiebewiderstand (N)
29,9
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 4 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
47
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
18415
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
18415
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
645
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
720
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
720
EAN
4052568645106
Hersteller
Festo
