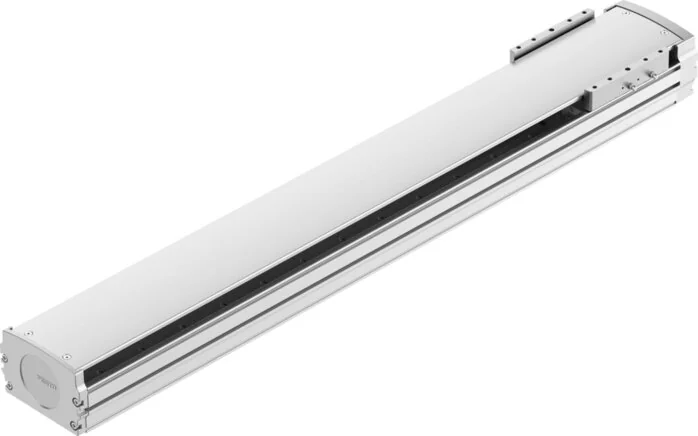

Festo - ELGT-BS-120-750-20P-8124505 - Spindelachse

SKU: festo-elgt-bs-120-750-20p-8124505

Alle Teile durchsuchen
Festo - ELGT-BS-120-750-20P-8124505 - Spindelachse

3.860,25 €3.243,91 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

3.860,25 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
120
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP20
Einbaulage
arbitrary
Spindeltyp
Ball screw
Umkehrspiel
150
Einschaltzeit
100%
Max. Drehzahl
3000
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
750
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
20
Bewegte Masse (g)
2036
Max. Kraft Fy (N)
6800
Max. Kraft Fz (N)
8090
Schlittenmaterial
Aluminium-Knetlegierung, eloxiert
Vorschubkonstante
20
Massenträgheit JO
0,2654
Max. Beschleunigung
15
Max. Drehzahl (m/s)
1
Wiederholbarkeit (mm)
±0.02
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
300
Max. Drehmoment My (Nm)
310
Max. Drehmoment Mz (Nm)
310
Spindeldurchmesser (mm)
15
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
506.000
Max. Vorschubkraft Fx (N)
805
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T46
Flächenträgheitsmoment Iy
966.000
Flächenträgheitsmoment Iz
6.011.000
Basisgewicht bei 0 mm Hub (g)
5235
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,2522
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Kontinuierliche Vorschubkraft (N)
805
Gewichtszuschlag pro 10 mm Hub (g)
124
Massenträgheit JL pro kg Nutzlast
0,1013
Max. Radialkraft auf Antriebswelle (N)
290
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 8 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,3
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,08
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
25051
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
29804
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1105
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1142
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
1142
EAN
4052568555283
Hersteller
Festo
