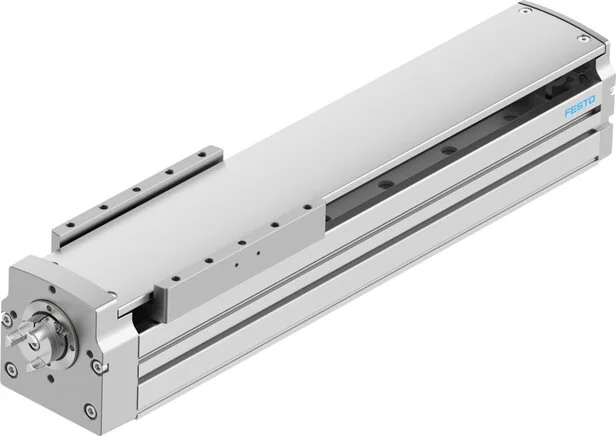

Festo - ELGT-BS-90-250-10P-8124404 - Spindelachse

SKU: festo-elgt-bs-90-250-10p-8124404

Alle Teile durchsuchen
Festo - ELGT-BS-90-250-10P-8124404 - Spindelachse

1.997,02 €1.678,17 € (Exkl. Steuern)

Zur Nachbestellung verfügbar – wir bestätigen das frühestmögliche Lieferdatum innerhalb eines Werktags nach Bestelleingang

Versandkosten: 9,99 € inkl. MwSt.

Sicher bezahlen mit

Preis

1.997,02 €

Marke
Festo
Aufbau
mit Kugelumlaufspindel
Größe
90
Führung
ball guide
Motortyp
Servo motor
Schutzart
IP20
Einbaulage
arbitrary
Spindeltyp
Ball screw
Umkehrspiel
150
Einschaltzeit
100%
Max. Drehzahl
3000
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Arbeitshub (mm)
250
Hubreserve (mm)
0
Materialhinweis
RoHs compliant
Spindelmaterial
Steel
Spindelsteigung
10
Bewegte Masse (g)
1628
Max. Kraft Fy (N)
4710
Max. Kraft Fz (N)
5600
Schlittenmaterial
Aluminium-Knetlegierung, eloxiert
Vorschubkonstante
10
Massenträgheit JO
0,1252
Max. Beschleunigung
15
Max. Drehzahl (m/s)
0,5
Wiederholbarkeit (mm)
±0.02
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
65
Max. Drehmoment My (Nm)
51
Max. Drehmoment Mz (Nm)
51
Spindeldurchmesser (mm)
16
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
151.000
Max. Vorschubkraft Fx (N)
1054
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
T46
Flächenträgheitsmoment Iy
631.000
Flächenträgheitsmoment Iz
1.948.000
Basisgewicht bei 0 mm Hub (g)
4380
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,3453
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Kontinuierliche Vorschubkraft (N)
1054
Gewichtszuschlag pro 10 mm Hub (g)
104
Massenträgheit JL pro kg Nutzlast
0,0253
Max. Radialkraft auf Antriebswelle (N)
290
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,3
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,08
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
17352
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
20631
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
239
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
188
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
188
EAN
4052568554743
Hersteller
Festo
