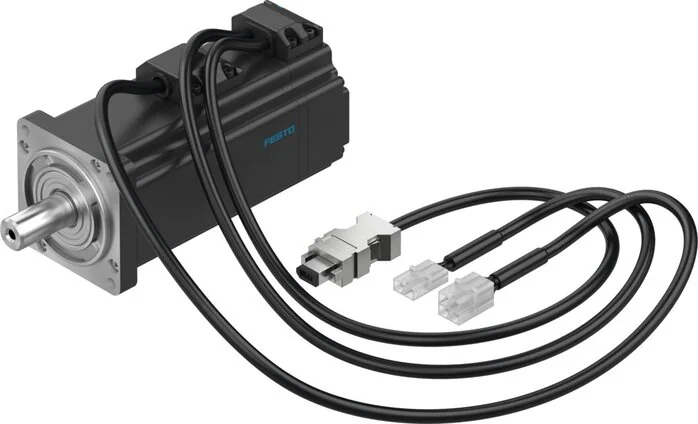

Rotorgeber
Encoder absolut single turn
Genehmigung
c UL us - Recognized (OL)
Messflansch
255 x 255 x 8 mm, Aluminium
Materialhinweis
RoHs compliant
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Windungsschalttyp
Star internal
Lagertemperatur (°C)
-20 to 55
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL E342973
Nennleistung Motor (W)
200
Rotorgeber-Messprinzip
Visual
Spitzendrehmoment (Nm)
1,92
Temperaturüberwachung
Digitale Motortemperaturübertragung per Nikon A-Format
Haltemoment Bremse (Nm)
1,3
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Rotorgeber-Schnittstelle
Nikon A-Format
Dauerstillstandsstrom (A)
1,5
Relative Luftfeuchtigkeit
0 - 90 %
Umgebungstemperatur (°C)
-15 to 40
Stillstandsdrehmoment (Nm)
0,7
Information über Schutzart
IP65 für Motorgehäuse ohne Anschlusstechnik
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
300
Rotorgeber-Auflösung (Bit)
20
Leistungsaufnahme Bremse (W)
7,2
Wärmeklasse nach EN 60034-1
F
Elektrische Zeitkonstante (ms)
1,87
Max. Wicklungstemperatur (°C)
155
Spannungskonstante Phase-Phase
29
Betriebsspannung DC Bremsen (V)
24
Max. Mechanische Geschwindigkeit
10.000
Gesamtträgheitsmoment am Ausgang
0,234
Windungsinduktivität Phase-Phase
20,9
Rotorsensor, Herstellerbezeichnung
SAR-ML50AJC00
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Rotorsensor, DC-Betriebsspannung (V)
5
Windungswiderstand Phase-Phase (Ohm)
11,2
Zulässige axiale Wellenbelastung (N)
90
Elektrischer Anschluss 1, Anschlusstyp
Plug
Lagerlebensdauer unter Nennbedingungen
20.000
Zulässige radiale Wellenbelastung (N)
180
Elektrischer Anschluss 1, Anschlussbild
995792
Rotorsensor, Positionswerte pro Umdrehung
1048576
Elektrischer Anschluss 1, Anschlusstechnik
Anschlussbild RE
Rotorsensor, absolut erfassbare Umdrehungen
1
Rotorsensor, DC-Betriebsspannungsbereich (V)
4,75 to 5,25
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorsensor, Systemgenauigkeit der Winkelmessung
-120 to 120
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
6
Konzentrizität, Koaxialität, axialer Rundlauf nach DIN SPEC 42955
N
