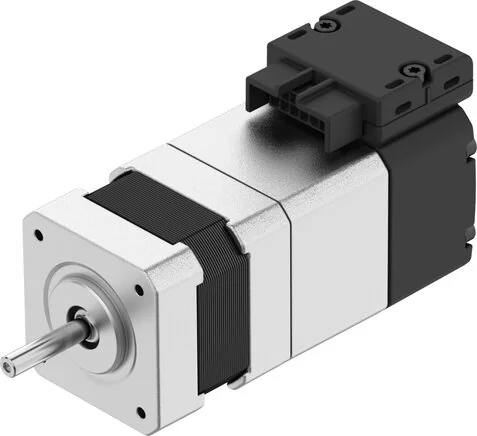

Genehmigung
c UL us - Recognized (OL)
Messflansch
200 x 200 x 15 mm, Stahl
Materialhinweis
RoHs compliant
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL E342973
Haltemoment Motor (Nm)
0,25
Massenträgheit Bremse
0,006
Schaltspiel Haltbremse
10 Mio. Leerbetätigungen (ohne Reibarbeit!)
Spitzendrehmoment (Nm)
0,25
Haltemoment Bremse (Nm)
0,63
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Spannungskonstante Phase
12,1
Dauerstillstandsstrom (A)
2
Relative Luftfeuchtigkeit
Not condensing
Schrittwinkeltoleranz (%)
±5
Umgebungstemperatur (°C)
0 to 40
Information über Schutzart
IP40 Motorwelle
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
48
Induktivität der Bremsspule
146
Leistungsaufnahme Bremse (W)
8,2
Phasenwicklungsinduktivität
3,00
Stromaufnahme der Bremse (A)
0,34
Wärmeklasse nach EN 60034-1
B
Kreuzinduktivität Lq (Phase)
3
Elektrische Zeitkonstante (ms)
1,4
Längsinduktivität Ld (Phase)
1,6
Max. Wicklungstemperatur (°C)
130
Thermische Zeitkonstante (min)
22
Windungswiderstand Phase (Ohm)
2,10
Anzahl der Notstopps pro Stunde
1
Betriebsspannung DC Bremsen (V)
24
Widerstand der Bremsspule (Ohm)
70,9
Max. Leerlaufdrehzahl der Bremse
9.000
Max. Mechanische Geschwindigkeit
9.000
Schnittstellencode Motor Ausgang
42A
DC Bremsansprechverzögerung (ms)
8
Gesamtträgheitsmoment am Ausgang
0,041
Max. Reibung pro Bremsvorgang (J)
1500
Schrittwinkel bei Vollschritt (°)
1,8
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Zulässige axiale Wellenbelastung (N)
10
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Zulässige radiale Wellenbelastung (N)
28
Elektrischer Anschluss 1, Anschlussbild
997534
Elektrischer Anschluss 1, Anschlusstechnik
Wiring diagram L5
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
14
