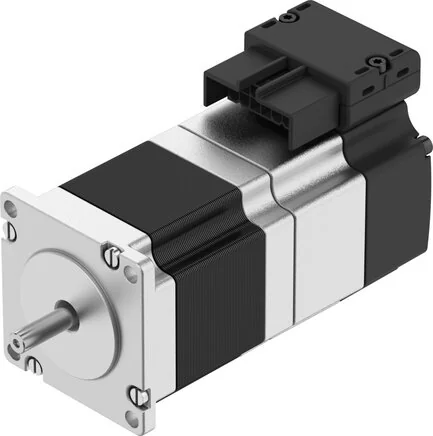

Rotorgeber
Encoder absolut multi turn
Genehmigung
c UL us - Recognized (OL)
Messflansch
200 x 200 x 15 mm, Stahl
Materialhinweis
RoHs compliant
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
MTTF, Teilkomponente
20 years, rotor position sensor
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL E342973
Haltemoment Motor (Nm)
1,05
Massenträgheit Bremse
0,024
Rotorgeber-Messprinzip
Magnetic
Schaltspiel Haltbremse
10 Mio. Leerbetätigungen (ohne Reibarbeit!)
Spitzendrehmoment (Nm)
1,1
Temperaturüberwachung
Dig. Motortemp. per BiSS-C
Haltemoment Bremse (Nm)
1,74
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Rotorgeber-Schnittstelle
BiSS-C
Spannungskonstante Phase
13,1
Dauerstillstandsstrom (A)
6,1
Relative Luftfeuchtigkeit
Not condensing
Schrittwinkeltoleranz (%)
±5
Umgebungstemperatur (°C)
-15 to 40
Information über Schutzart
IP40 Motorwelle
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
48
Rotorgeber-Auflösung (Bit)
17
Induktivität der Bremsspule
107
Leistungsaufnahme Bremse (W)
9
Phasenwicklungsinduktivität
0,50
Stromaufnahme der Bremse (A)
0,38
Wärmeklasse nach EN 60034-1
B
Kreuzinduktivität Lq (Phase)
0,5
Elektrische Zeitkonstante (ms)
2,9
Längsinduktivität Ld (Phase)
0,7
Max. Wicklungstemperatur (°C)
130
Thermische Zeitkonstante (min)
28
Windungswiderstand Phase (Ohm)
0,17
Anzahl der Notstopps pro Stunde
1
Betriebsspannung DC Bremsen (V)
24
Widerstand der Bremsspule (Ohm)
63,8
Max. Leerlaufdrehzahl der Bremse
8.000
Max. Mechanische Geschwindigkeit
8.000
Schnittstellencode Motor Ausgang
57A
DC Bremsansprechverzögerung (ms)
11
Gesamtträgheitsmoment am Ausgang
0,33
Max. Reibung pro Bremsvorgang (J)
6000
Rotorsensor, Herstellerbezeichnung
KCD-BC33B-1617-U09C-JAQ-009
Schrittwinkel bei Vollschritt (°)
1,8
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Rotorsensor, DC-Betriebsspannung (V)
14
Zulässige axiale Wellenbelastung (N)
15
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Zulässige radiale Wellenbelastung (N)
75
Elektrischer Anschluss 1, Anschlussbild
997534
Rotorsensor, Positionswerte pro Umdrehung
131072
Elektrischer Anschluss 1, Anschlusstechnik
Anschlussbild L10
Rotorsensor, absolut erfassbare Umdrehungen
65536
Rotorsensor, DC-Betriebsspannungsbereich (V)
4,75 to 15
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorgeber Sinus-/Cosinus-Perioden pro Umdrehung
2
Rotorsensor, Systemgenauigkeit der Winkelmessung
-310 to 310
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
14
