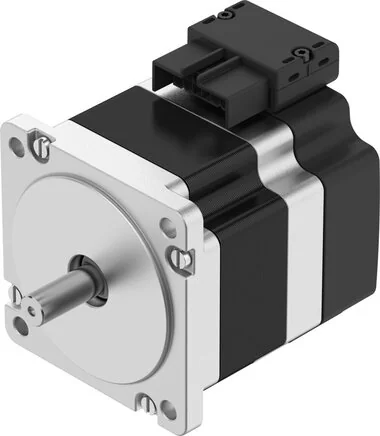

Rotorgeber
Encoder absolut multi turn
Genehmigung
c UL us - Recognized (OL)
Messflansch
250 x 250 x 15 mm, Stahl
Materialhinweis
RoHs compliant
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
MTTF, Teilkomponente
20 years, rotor position sensor
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL E342973
Haltemoment Motor (Nm)
2,4
Nennleistung Motor (W)
142
Rotorgeber-Messprinzip
Magnetic
Spitzendrehmoment (Nm)
2,7
Temperaturüberwachung
Dig. Motortemp. per BiSS-C
Wärmewiderstand (K/W)
0,91
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Rotorgeber-Schnittstelle
BiSS-C
Spannungskonstante Phase
15,4
Dauerstillstandsstrom (A)
9,5
Relative Luftfeuchtigkeit
Not condensing
Schrittwinkeltoleranz (%)
±5
Umgebungstemperatur (°C)
-15 to 40
Information über Schutzart
IP40 Motorwelle
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
48
Rotorgeber-Auflösung (Bit)
17
Phasenwicklungsinduktivität
0,35
Wärmeklasse nach EN 60034-1
B
Kreuzinduktivität Lq (Phase)
0,35
Elektrische Zeitkonstante (ms)
1,75
Längsinduktivität Ld (Phase)
0,56
Max. Wicklungstemperatur (°C)
130
Thermische Zeitkonstante (min)
37
Windungswiderstand Phase (Ohm)
0,13
Max. Mechanische Geschwindigkeit
7.000
Schnittstellencode Motor Ausgang
87A
Gesamtträgheitsmoment am Ausgang
1,006
Rotorsensor, Herstellerbezeichnung
KCD-BC33B-1617-U09C-JAQ-009
Schrittwinkel bei Vollschritt (°)
1,8
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Rotorsensor, DC-Betriebsspannung (V)
14
Zulässige axiale Wellenbelastung (N)
60
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Zulässige radiale Wellenbelastung (N)
220
Elektrischer Anschluss 1, Anschlussbild
997534
Rotorsensor, Positionswerte pro Umdrehung
131072
Elektrischer Anschluss 1, Anschlusstechnik
Anschlussbild L10
Rotorsensor, absolut erfassbare Umdrehungen
65536
Rotorsensor, DC-Betriebsspannungsbereich (V)
4,75 to 15
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorgeber Sinus-/Cosinus-Perioden pro Umdrehung
2
Rotorsensor, Systemgenauigkeit der Winkelmessung
-310 to 310
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
14
