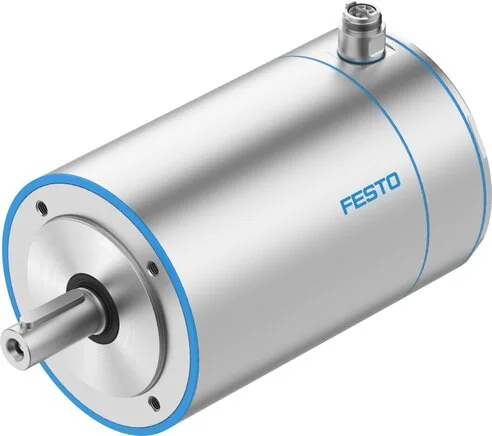

Rastmoment
<1,0% vom Spitzendrehmoment
Rotorgeber
Encoder absolut multi turn
Messflansch
300 x 300 x 30 mm, Stahl
Materialhinweis
RoHs compliant
Schockfestigkeit
15 g/11 ms nach EN 60068-2-27
Windungsschalttyp
Star internal
MTTF, Teilkomponente
190 Jahre, Rotorlagegeber
Winkelbeschleunigung
100000
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
according to EN 60068-2-6
Massenträgheit Bremse
2,32
Nennleistung Motor (W)
1300
Rotorgeber-Messprinzip
Inductive
Schaltspiel Haltbremse
10 Mio. Leerbetätigungen (ohne Reibarbeit!)
Spitzendrehmoment (Nm)
33,3
Temperaturüberwachung
Digitale Motortemperaturübertragung per EnDat 2.2
Wärmewiderstand (K/W)
0,68
Haltemoment Bremse (Nm)
20
Gesamtreibung der Bremse
1980
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V18
Rotorgeber-Schnittstelle
EnDat 22
Dauerstillstandsstrom (A)
7,4
Relative Luftfeuchtigkeit
0 - 100 %
Umgebungstemperatur (°C)
-30 to 40
Stillstandsdrehmoment (Nm)
11
Lebensmittelkompatibilität
Zugelassen für direkten Lebensmittelkontakt
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
680
Rotorgeber-Auflösung (Bit)
19
Induktivität der Bremsspule
3200
Leistungsaufnahme Bremse (W)
16,4
Stromaufnahme der Bremse (A)
0,68
Wärmeklasse nach EN 60034-1
F
Kreuzinduktivität Lq (Phase)
4,4
Elektrische Zeitkonstante (ms)
9,8
Längsinduktivität Ld (Phase)
3,9
Max. Wicklungstemperatur (°C)
155
Spannungskonstante Phase-Phase
97,6
Thermische Zeitkonstante (min)
100
Anzahl der Notstopps pro Stunde
1
Betriebsspannung DC Bremsen (V)
24
Stillstandsdrehmoment-Konstante
1,51
Widerstand der Bremsspule (Ohm)
35,3
Max. Leerlaufdrehzahl der Bremse
10.000
Max. Mechanische Geschwindigkeit
5.000
Schnittstellencode Motor Ausgang
138C
DC Bremsansprechverzögerung (ms)
10
Gesamtträgheitsmoment am Ausgang
12,1
Max. Reibung pro Bremsvorgang (J)
1980
Windungsinduktivität Phase-Phase
8,8
Rotorsensor, Herstellerbezeichnung
EQI 1331
Korrosionsbeständigkeitsklasse KBK
(ausgenommen Lasermarkierung)
Rotorsensor, DC-Betriebsspannung (V)
5
Windungswiderstand Phase-Phase (Ohm)
0,89
Zulässige axiale Wellenbelastung (N)
227
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Lagerlebensdauer unter Nennbedingungen
20.000
Zulässige radiale Wellenbelastung (N)
1135
Elektrischer Anschluss 1, Anschlussbild
997714
Rotorsensor, Positionswerte pro Umdrehung
524288
Elektrischer Anschluss 1, Anschlusstechnik
M17x0,75
Rotorsensor, absolut erfassbare Umdrehungen
4096
Rotorsensor, DC-Betriebsspannungsbereich (V)
3,6 to 14
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorsensor, Systemgenauigkeit der Winkelmessung
-65 to 65
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
15
Konzentrizität, Koaxialität, axialer Rundlauf nach DIN SPEC 42955
N
