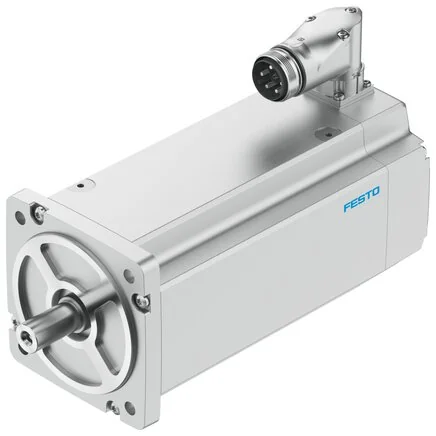

Rastmoment
<1,0% vom Spitzendrehmoment
Rotorgeber
Encoder absolut multi turn
Genehmigung
c UL us - Recognized (OL)
Messflansch
450 x 450 x 30 mm, Stahl
Materialhinweis
RoHs compliant
Energieeffizienz
ENEFF (CN) / Class 1
Schockfestigkeit
15 g/11 ms nach EN 60068-2-27
Windungsschalttyp
Star internal
MTTF, Teilkomponente
190 Jahre, Rotorlagegeber
Winkelbeschleunigung
100000
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
according to EN 60068-2-6
Zertifizierungsstelle
UL E342973
Massenträgheit Bremse
12,5
Nennleistung Motor (W)
6377
Rotorgeber-Messprinzip
Inductive
Schaltspiel Haltbremse
5 million empty actuation (without frictional work!)
Temperaturüberwachung
Digitale Motortemperaturübertragung per EnDat 2.2
Wärmewiderstand (K/W)
0,39
Haltemoment Bremse (Nm)
65
Gesamtreibung der Bremse
4500
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Rotorgeber-Schnittstelle
EnDat 22
Dauerstillstandsstrom (A)
23,6
Relative Luftfeuchtigkeit
0 - 90 %
Umgebungstemperatur (°C)
-15 to 40
Stillstandsdrehmoment (Nm)
45,5
Information über Schutzart
IP67 für Motorgehäuse inklusive Anschlusstechnik
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
680
Rotorgeber-Auflösung (Bit)
19
Leistungsaufnahme Bremse (W)
26
Stromaufnahme der Bremse (A)
1,08
Wellenkonstruktion Passfeder
A 8 x 7 x 36
Wärmeklasse nach EN 60034-1
F
Kreuzinduktivität Lq (Phase)
2,2
Elektrische Zeitkonstante (ms)
17,1
Längsinduktivität Ld (Phase)
2,15
Max. Wicklungstemperatur (°C)
155
Spannungskonstante Phase-Phase
135,1
Thermische Zeitkonstante (min)
55
Anzahl der Notstopps pro Stunde
1
Betriebsspannung DC Bremsen (V)
24
Stillstandsdrehmoment-Konstante
2,23
Max. Leerlaufdrehzahl der Bremse
8.000
Max. Mechanische Geschwindigkeit
8.000
Schnittstellencode Motor Ausgang
150A
DC Bremsansprechverzögerung (ms)
10
Gesamtträgheitsmoment am Ausgang
70,1
Max. Reibung pro Bremsvorgang (J)
40000
Windungsinduktivität Phase-Phase
4,4
Rotorsensor, Herstellerbezeichnung
EQI 1331
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Rotorsensor, DC-Betriebsspannung (V)
5
Windungswiderstand Phase-Phase (Ohm)
0,25
Zulässige axiale Wellenbelastung (N)
274
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Lagerlebensdauer unter Nennbedingungen
20.000
Zulässige radiale Wellenbelastung (N)
1370
Elektrischer Anschluss 1, Anschlussbild
997380
Rotorsensor, Positionswerte pro Umdrehung
524288
Elektrischer Anschluss 1, Anschlusstechnik
M40x1
Rotorsensor, absolut erfassbare Umdrehungen
4096
Rotorsensor, DC-Betriebsspannungsbereich (V)
3,6 to 14
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorsensor, Systemgenauigkeit der Winkelmessung
-65 to 65
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
15
Konzentrizität, Koaxialität, axialer Rundlauf nach DIN SPEC 42955
N
