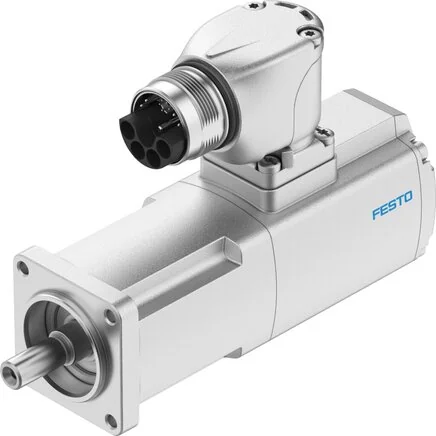

Rastmoment
<1,0% vom Spitzendrehmoment
Rotorgeber
Encoder absolut multi turn
Genehmigung
c UL us - Recognized (OL)
Messflansch
200 x 200 x 15 mm, Stahl
Materialhinweis
RoHs compliant
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Windungsschalttyp
Star internal
MTTF, Teilkomponente
190 Jahre, Rotorlagegeber
Winkelbeschleunigung
100000
Lagertemperatur (°C)
-40 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL E342973
Nennleistung Motor (W)
234
Rotorgeber-Messprinzip
Inductive
Spitzendrehmoment (Nm)
1,41
Temperaturüberwachung
Digitale Motortemperaturübertragung per EnDat 2.2
Wärmewiderstand (K/W)
1,35
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Rotorgeber-Schnittstelle
EnDat 22
Dauerstillstandsstrom (A)
1,6
Relative Luftfeuchtigkeit
0 - 90 %
Umgebungstemperatur (°C)
-40 to 40
Stillstandsdrehmoment (Nm)
0,45
Information über Schutzart
IP67 für Motorgehäuse inklusive Anschlusstechnik
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
325
Rotorgeber-Auflösung (Bit)
19
Wärmeklasse nach EN 60034-1
F
Kreuzinduktivität Lq (Phase)
4,9
Elektrische Zeitkonstante (ms)
1,24
Längsinduktivität Ld (Phase)
3,8
Max. Wicklungstemperatur (°C)
155
Spannungskonstante Phase-Phase
19,3
Thermische Zeitkonstante (min)
21,4
Stillstandsdrehmoment-Konstante
0,32
Max. Mechanische Geschwindigkeit
15.000
Schnittstellencode Motor Ausgang
40P
Gesamtträgheitsmoment am Ausgang
0,07
Windungsinduktivität Phase-Phase
9,8
Rotorsensor, Herstellerbezeichnung
EQI 1131
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Rotorsensor, DC-Betriebsspannung (V)
5
Windungswiderstand Phase-Phase (Ohm)
7,96
Zulässige axiale Wellenbelastung (N)
30
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Lagerlebensdauer unter Nennbedingungen
20.000
Zulässige radiale Wellenbelastung (N)
150
Elektrischer Anschluss 1, Anschlussbild
995913
Rotorsensor, Positionswerte pro Umdrehung
524288
Elektrischer Anschluss 1, Anschlusstechnik
M23x1
Rotorsensor, absolut erfassbare Umdrehungen
4096
Rotorsensor, DC-Betriebsspannungsbereich (V)
3,6 to 14
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorsensor, Systemgenauigkeit der Winkelmessung
-120 to 120
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
15
Konzentrizität, Koaxialität, axialer Rundlauf nach DIN SPEC 42955
N
