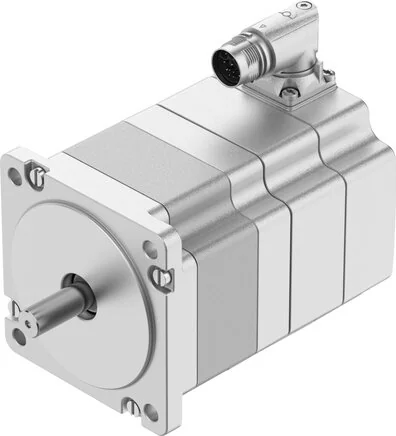

Rotorgeber
Encoder absolut single turn
Genehmigung
c UL us - Recognized (OL)
Messflansch
250 x 250 x 15 mm, Stahl
Materialhinweis
RoHs compliant
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
MTTF, Teilkomponente
106 Jahre, Rotorlagegeber
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL E342973
Haltemoment Motor (Nm)
2,4
Massenträgheit Bremse
0,11
Nennleistung Motor (W)
159
Rotorgeber-Messprinzip
Magnetic
Schaltspiel Haltbremse
10 Mio. Leerbetätigungen (ohne Reibarbeit!)
Spitzendrehmoment (Nm)
2,7
Wärmewiderstand (K/W)
0,89
Haltemoment Bremse (Nm)
4,26
LABS (PWIS) Konformität
VDMA24364-Zone III
Motortyp nach EN 60034-7
IM V3
Rotorgeber-Schnittstelle
BiSS-C
Spannungskonstante Phase
15,4
Dauerstillstandsstrom (A)
9,5
Relative Luftfeuchtigkeit
Not condensing
Schrittwinkeltoleranz (%)
±5
Umgebungstemperatur (°C)
-15 to 40
Information über Schutzart
IP65 für Motorgehäuse inklusive Anschlusstechnik
Messklasse nach DIN 60034-1
S1
Nennbetriebsspannung DC (V)
48
Rotorgeber-Auflösung (Bit)
16
Induktivität der Bremsspule
110
Leistungsaufnahme Bremse (W)
12
Phasenwicklungsinduktivität
0,35
Stromaufnahme der Bremse (A)
0,49
Wärmeklasse nach EN 60034-1
B
Kreuzinduktivität Lq (Phase)
0,35
Elektrische Zeitkonstante (ms)
1,75
Längsinduktivität Ld (Phase)
0,56
Max. Wicklungstemperatur (°C)
130
Thermische Zeitkonstante (min)
35
Windungswiderstand Phase (Ohm)
0,13
Anzahl der Notstopps pro Stunde
1
Betriebsspannung DC Bremsen (V)
24
Widerstand der Bremsspule (Ohm)
49,2
Max. Leerlaufdrehzahl der Bremse
7.000
Max. Mechanische Geschwindigkeit
7.000
Schnittstellencode Motor Ausgang
87A
DC Bremsansprechverzögerung (ms)
30
Gesamtträgheitsmoment am Ausgang
1,11
Max. Reibung pro Bremsvorgang (J)
14000
Rotorsensor, Herstellerbezeichnung
Festo iC-MHM
Schrittwinkel bei Vollschritt (°)
1,8
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Rotorsensor, DC-Betriebsspannung (V)
5
Zulässige axiale Wellenbelastung (N)
60
Elektrischer Anschluss 1, Anschlusstyp
Hybrid plug
Zulässige radiale Wellenbelastung (N)
220
Elektrischer Anschluss 1, Anschlussbild
997532
Rotorsensor, Positionswerte pro Umdrehung
65536
Elektrischer Anschluss 1, Anschlusstechnik
M17x0,75
Rotorsensor, absolut erfassbare Umdrehungen
1
Rotorsensor, DC-Betriebsspannungsbereich (V)
4,75 to 5,25
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Rotorgeber Sinus-/Cosinus-Perioden pro Umdrehung
2
Rotorsensor, Systemgenauigkeit der Winkelmessung
-540 to 540
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
12
