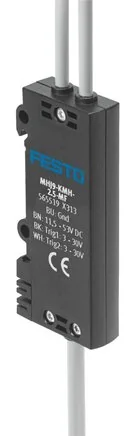

Aufbau
Poppet valve without reset spring
Verpolschutz
for operating voltage
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Befestigungstyp
With throughway bores
Materialhinweis
RoHs compliant
Rückstellmodus
Pneumatic spring
Ventil Funktion
2/2 closed monostable
Gehäusematerial
PPS-verstärkt
Zusatzfunktionen
Schutzabschaltung
Kennwert der Spule
24 V DC: Niederstromphase 2,0 W, Hochstromphase 7,0 W
Betriebsdruck (MPa)
0,05 to 0,8
Durchfluss Richtung
Not reversible
Lagertemperatur (°C)
-20 to 50
Elektrischer Anschluss
cable
Medientemperatur (°C)
-5 to 60
Toleranz Schaltzeit Aus
-0,6
Werkstoff der Schrauben
Steel
LABS (PWIS) Konformität
VDMA24364-B2-L
Max. Schaltfrequenz (Hz)
500
Umgebungstemperatur (°C)
-5 to 60
Toleranz Schaltzeit Ein (%)
±15
Triggersignalbereich DC (V)
3 to 30
Handunterstützte Betätigung
None
Betriebsspannungsbereich DC (V)
21.6 to 26.4
Zulässige Spannungsschwankungen
± 10 %
Korrosionsbeständigkeitsklasse KBK
2 - moderate corrosion stress
Grenzen Umgebungs- und Medientemperatur
in Abhängigkeit von der Schaltfrequenz (siehe Diagramm)
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation not possible
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Zulässige Oberflächentemperatur Magnet (°C)
120
Standard-Nenndurchfluss (normiert auf DIN 1343)
50
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Schaltzeit Aus 0,4 MPa (4 bar, 58 psi) und 24 V im Neuzustand (ms)
1,0
Schaltzeit Aus 0,6 MPa (6 bar, 87 psi) und 24 V im Neuzustand (ms)
0,95
Schaltzeit Ein 0,4 MPa (4 bar, 58 psi) und 24 V im Neuzustand (ms)
0,8
Schaltzeit Ein 0,6 MPa (6 bar, 87 psi) und 24 V im Neuzustand (ms)
0,85
Schaltzeit Aus 0,8 MPa (8 bar, 116 psi) und 24 V im Neuzustand (ms)
0,9
Schaltzeit Ein 0,8 MPa (8 bar, 116 psi) und 24 V im Neuzustand (ms)
0,9
Schaltzeit Aus 0,05 MPa (0,5 bar, 7,25 psi) und 24 V im Neuzustand (ms)
0,9
Schaltzeit Ein 0,05 MPa (0,5 bar, 7,25 psi) und 24 V im Neuzustand (ms)
0,7
