Aufbau

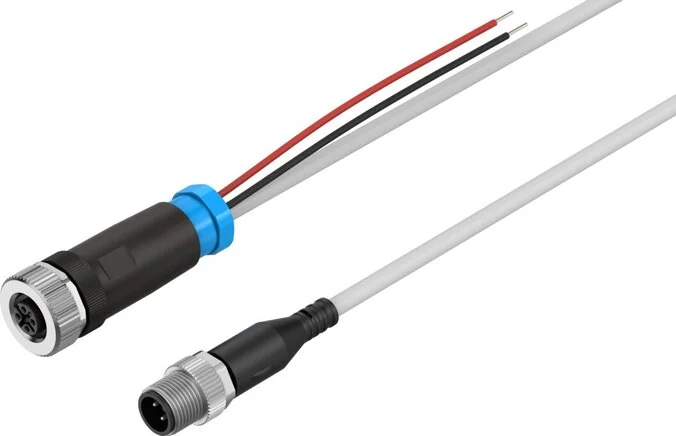

Y-distributor with cable control side
Materialhinweis
RoHs compliant
Gehäusematerial
TPE-U(PUR)
Zusatzfunktionen
Zusatzeinspeisung für Port B
Kabelausführung 1
3 x 0,25 mm²
Kabelausführung 2
2 x 0,5 mm²
Leitungsbezeichnung
Without sign holder
Kabelhülsenmaterial
TPE-U(PUR)
Lagertemperatur (°C)
-30 to +80
Leitungseigenschaften
For static applications
Basierend auf Standard
EN 61076-2-101
Schraubensperrmaterial
Zinc pressure cast, nickel-plated
Steckerkontaktmaterial
brass, Gold plated
Kabeldurchmesser 1 (mm)
3,8
Kabeldurchmesser 2 (mm)
1,75
Schutzleitungsanschluss
Not available
LABS (PWIS) Konformität
VDMA24364-B2-L
Leiter - Nennquerschnitt
0.25 to 0.5
Umgebungstemperatur (°C)
-30 to +80
Information über Schutzart
In mounted condition
Nennbetriebsspannung DC (V)
24
Toleranz, Kabeldurchmesser 1
± 0,1 mm
Toleranz, Kabeldurchmesser 2
± 0,05 mm
Stoßspannungsfestigkeit (kV)
0,8
Betriebsspannungsbereich DC (V)
0 to 30
Elektrischer Anschluss 1, Funktion
Field device screen
Elektrischer Anschluss 2, Funktion
Kommunikation
Elektrischer Anschluss 3, Funktion
Additional feed
Stromtragfähigkeit bei 40 °C (A)
4
Korrosionsbeständigkeitsklasse KBK
1 - low corrosion stress
Elektrischer Anschluss 1, Ausführung
round
Elektrischer Anschluss 1, Kabelabgang
straight
Elektrischer Anschluss 2, Ausführung
round
Elektrischer Anschluss 1, Anschlusstyp
socket / container / ….
Elektrischer Anschluss 2, Anschlusstyp
Plug
Elektrischer Anschluss 2, Kabelausgang
straight
Elektrischer Anschluss 3, Anschlusstyp
2x single wire
Elektrischer Anschluss 1, Anschlussbild
995384
Elektrischer Anschluss 2, Anschlussbild
995573
Biegeradius 1, feste Kabelverlegung (mm)
11,7
Biegeradius 2, feste Kabelverlegung (mm)
6
Elektrischer Anschluss 1, Befestigungstyp
Schraubverriegelung mit Sechskant SW18 und Längsrändel
Elektrischer Anschluss 2, Befestigungstyp
Schraubverriegelung mit Sechskant SW13 und Längsrändel
Elektrischer Anschluss 1, Anschlusstechnik
M12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss 2, Anschlusstechnik
M12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss 3, Anschlusstechnik
Open end
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Elektrischer Anschluss 1, Belegter Stift / Draht
5
Elektrischer Anschluss 2, Belegter Stift / Draht
3
Elektrischer Anschluss 3, Belegter Stift / Draht
2
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Elektrischer Anschluss 1, Anzahl der Stifte / Drähte
5
Elektrischer Anschluss 2, Anzahl der Stifte / Drähte
3
Elektrischer Anschluss 3, Anzahl der Stifte / Drähte
2
