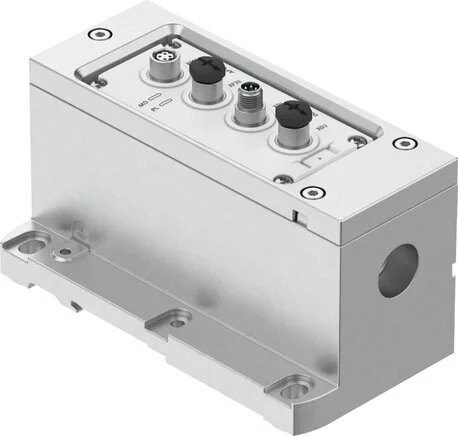

Modulparameter
Verhalten im Fehlerzustand
Materialhinweis
RoHs compliant
Diagnose über LED
Spannungsversorgung Last
Nenngebrauchshöhe
<= 2000 m NHN
Abdeckung Werkstoff
Aluminium die casting
Max. Leitungslänge
50 m Systemkommunikation
Abmessungen W x L x H
71 mm x 142 mm x 84 mm
Lagertemperatur (°C)
-20 to 60
Gewindehülsenmaterial
Nickel-plated brass
Sicherung (Kurzschluss)
Internal electronic fuse Per channel
LABS (PWIS) Konformität
VDMA24364-B2-L
Max. Leistungsversorgung
2 x 4 A (externe Sicherung erforderlich)
Relative Luftfeuchtigkeit
Not condensing
Umgebungstemperatur (°C)
5 to 50
Information über Schutzart
ungenutzte Anschlüsse verschlossen
Nennbetriebsspannung DC (V)
24
Max. Anzahl Der Ventilspulen
24
Spannungsversorgung, Funktion
Elektronik/Sensoren und Last kommend
Leistungsübertragung, Funktion
Elektronik/Sensoren und Last gehend
Max. Anzahl Der Ventilpositionen
12
Diagnose über Innenkommunikation
Unterspannung Last
Spannungsversorgung, Anschlusstyp
Plug
Korrosionsbeständigkeitsklasse KBK
2 - moderate corrosion stress
Leistungsausfallüberbrückung (ms)
10
Leistungsübertragung, Anschlusstyp
socket / container / ….
Nennbetriebsspannung DC Der Last (V)
24
Kommunikationsschnittstelle, Funktion
Systemkommunikation XF10 IN / XF20 OUT
Spannungsversorgung, Anschlusstechnik
M8x1 A coded to EN 61076-2-104
Kommunikationsschnittstelle, Protokoll
AP-COM
Leistungsausfallpufferung Der Last (ms)
3
Leistungsübertragung, Anschlusstechnik
M8x1 A coded to EN 61076-2-104
Zulässige Spannungsschwankung der Last
± 10 %
Kommunikationsschnittstelle, Abschirmung
yes
Kommunikationsschnittstelle, Anschlusstyp
2x socket
Eigenleistungsaufnahme Betriebsspannung Last
typisch 16 mA
Spannungsversorgung, Anzahl der Pole/Drähte
4
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Kommunikationsschnittstelle, Anschlusstechnik
M8x1, D-codiert nach EN 61076-2-114
Leistungsübertragung, Anzahl der Pins/Drähte
4
Schutz gegen direktes und indirektes Berühren
SELV
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Kommunikationsschnittstelle, Anzahl der Pins/Adern
4
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 34 mA
