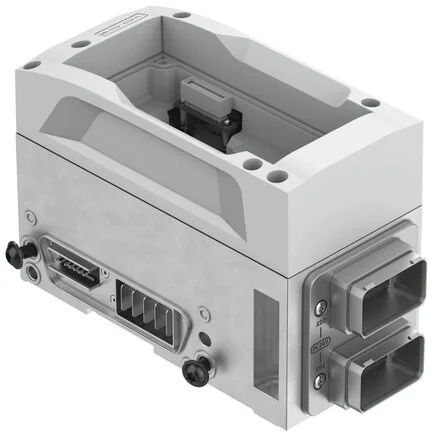

Modulparameter
Verhalten im Fehlerzustand
Befestigungstyp
mit Durchgangsbohrung für Schraube M6
Materialhinweis
phosphorsäureesterfrei
Flansch Material
Zinc pressure cast, nickel-plated
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Diagnose über LED
Spannungsversorgung Last
Nenngebrauchshöhe
<= 2000 m ASL (> 79,5 kPa)
Abdeckung Werkstoff
Zink-Druckguss, pulverbeschichtet
Modulcode (Hex/dec)
0x3045/12357d
Abmessungen W x L x H
70,5 mm x 160,65 mm x 102,6 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Elektrische Steuerungen
Fieldbus
Sicherung (Kurzschluss)
Internal electronic fuse Per valve outlet
Werkstoff der Schrauben
Nickel-plated steel
LABS (PWIS) Konformität
VDMA24364-B2-L
Max. Leistungsversorgung
2 x 16 A (externe Sicherung erforderlich)
Relative Luftfeuchtigkeit
Not condensing
Umgebungstemperatur (°C)
-20 to 50
Einschaltventilanschlüsse
Typ 45, VTSA-F
Max. Anzahl Der Ventilspulen
32
Spannungsversorgung, Funktion
Elektronik/Sensoren und Last kommend und Funktionserde
Leistungsübertragung, Funktion
Elektronik/Sensoren und Last gehend und Funktionserde
Max. Anzahl Der Ventilpositionen
32 bei monostabilen Ventilen
Diagnose über Innenkommunikation
Unterspannung Last
Spannungsversorgung, Anschlusstyp
Plug
Leistungsversorgung, Anschlussbild
997378
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Leistungsausfallüberbrückung (ms)
10
Leistungsübertragung, Anschlusstyp
socket / container / ….
Leistungsübertragung, Steckermuster
997378
Nennbetriebsspannung DC Der Last (V)
24
Spannungsversorgung, Anschlusstechnik
Push-Pull nach IEC 61076-3-126
Kommunikationsschnittstelle, Protokoll
AP
Leistungsübertragung, Anschlusstechnik
Push-Pull nach IEC 61076-3-126
Zulässige Spannungsschwankung der Last
± 10 %
Eigenleistungsaufnahme Betriebsspannung Last
typisch 17 mA
Spannungsversorgung, Anzahl der Pole/Drähte
5
Leistungsübertragung, Anzahl der Pins/Drähte
5
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Unterspannung Last/Ventile (Diagnosemeldung) (V)
21,6
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 27 mA
Potenzialtrennung Zwischen Den Versorgungsspannungen Elektronik/Sensortechnik Und Last/Ventilen
yes
