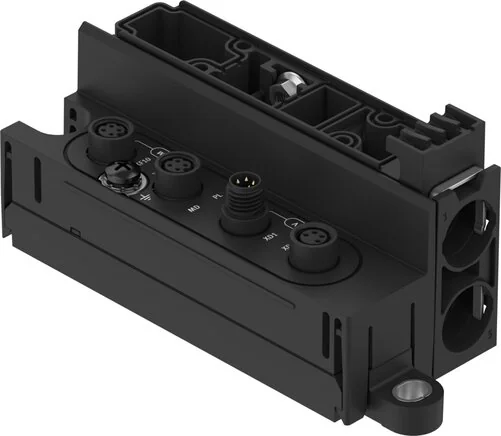

Modulparameter
Verhalten im Fehlerzustand
Befestigungstyp
mit Durchgangsbohrung für Schraube M5
Materialhinweis
RoHs compliant
Mutterwerkstoff
High-alloyed stainless steels
Hülsenwerkstoff
High-alloyed stainless steels
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Anschlussposition
On the side
Diagnose über LED
Spannungsversorgung Last
Nenngebrauchshöhe
<= 2000 m NHN
Abdeckung Werkstoff
PA reinforced
Pneumatikanschluss 1
für Cartridge 15 mm
Pneumatikanschluss 5
für Cartridge 15 mm
Abmessungen W x L x H
45,6 mm x 117,4 mm x 53,9 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Ventil Insel Struktur
Valve sizes mixable
Elektrische Steuerungen
AP-Schnittstelle
Sicherung (Kurzschluss)
Internal electronic fuse Per channel
Anschlussplattenmaterial
PA reinforced
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Max. Leistungsversorgung
2 x 4 A (externe Sicherung erforderlich)
Relative Luftfeuchtigkeit
5 - 95 %
Umgebungstemperatur (°C)
-20 to 50
Werkstoff der Spannbacken
High-alloyed stainless steels
Information über Schutzart
ungenutzte Anschlüsse verschlossen
Induktiver Schutzschaltkreis
Integrated
Max. Anzahl Der Ventilspulen
32
Leistungsaufnahme Bei 24 V DC
0,65
Max. Adressbereich, Ausgänge
4
Spannungsversorgung, Funktion
Elektronik/Sensoren und Last kommend
Befestigungstyp Anschlussplatte
With throughway bores
Leistungsübertragung, Funktion
Elektronik/Sensoren und Last gehend
Diagnose über Innenkommunikation
Unterspannung Elektronik/Sensoren
Spannungsversorgung, Anschlusstyp
socket / container / ….
Leistungsversorgung, Anschlussbild
991171
Korrosionsbeständigkeitsklasse KBK
2 - moderate corrosion stress
Leistungsausfallüberbrückung (ms)
10
Leistungsübertragung, Anschlusstyp
socket / container / ….
Leistungsübertragung, Steckermuster
991872
Nennbetriebsspannung DC Der Last (V)
24
Kommunikationsschnittstelle, Funktion
Systemkommunikation XF10 IN / XF20 OUT
Spannungsversorgung, Anschlusstechnik
M8x1 A coded to EN 61076-2-104
Kommunikationsschnittstelle, Protokoll
AP-COM
Leistungsübertragung, Anschlusstechnik
M8x1 A coded to EN 61076-2-104
Zulässige Spannungsschwankung der Last
± 10 %
Kommunikationsschnittstelle, Abschirmung
yes
Kommunikationsschnittstelle, Steckerbild
995937
Max. Anzugsdrehmoment Wandbaugruppe (Nm)
6
Kommunikationsschnittstelle, Anschlusstyp
2x socket
Eigenleistungsaufnahme Betriebsspannung Last
typisch 13 mA
Spannungsversorgung, Anzahl der Pole/Drähte
4
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Kommunikationsschnittstelle, Anschlusstechnik
M8x1, D-codiert nach EN 61076-2-114
Leistungsübertragung, Anzahl der Pins/Drähte
4
Schutz gegen direktes und indirektes Berühren
SELV
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Unterspannung Last/Ventile (Diagnosemeldung) (V)
21,1
Kommunikationsschnittstelle, Anzahl der Pins/Adern
4
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 27 mA
Elektrische Trennung der Ausgänge zwischen Kanal - Interne Kommunikation
yes
Potenzialtrennung Zwischen Den Versorgungsspannungen Elektronik/Sensortechnik Und Last/Ventilen
yes
