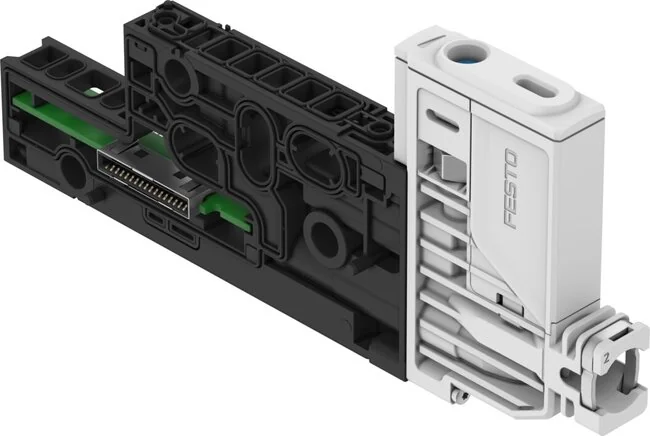

Messprinzip
Piezoresistive
Messparameter
Relative pressure
Steuerungstyp
pilot operated
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Düsenwerkstoff
Aluminium wrought alloy
Einstellelement
slotted screw
Materialhinweis
RoHs compliant
Mutterwerkstoff
High-alloyed stainless steels
Ventil Funktion
2x3/2 closed monostable
Gehäusematerial
PA reinforced
Hülsenwerkstoff
Aluminium wrought alloy
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Steuerungsmedium
Compressed air to ISO 8573-1:2010 [7:4:-]
Ejektor-Kennlinie
High vacuum
Steuerdruck (MPa)
0,2 to 0,7
Nenngebrauchshöhe
<= 2000 m NHN
Abdeckung Werkstoff
PA reinforced
Betriebsdruck (MPa)
0,2 to 0,7
Integrierte Funktion
with electric manifold module
Pneumatikanschluss 2
"für Schlauch Außen-Ø 5/16"""
Steuerluftversorgung
Internal
Abmessungen W x L x H
12,55 mm x 150,8 mm x 68,8 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Druckmessbereich (MPa)
-0,1 to 0,1
Elektrische Steuerungen
AP-Schnittstelle
Nennbetriebsdruck (MPa)
0,6
Signalbedingungsanzeige
yes
Werkstoff der Schrauben
High-alloyed stainless steels
Anschlussplattenmaterial
PA reinforced
Bauart Schalldämpfertyp
open
LABS (PWIS) Konformität
VDMA24364-C1-L
Schalldämpfer Werkstoff
PU foam
Nennweite Lavaldüse (mm)
0,95
Regulierschraube Material
PA reinforced
Relative Luftfeuchtigkeit
5 - 95 %
Umgebungstemperatur (°C)
-5 to 50
Werkstoff der Spannbacken
High-alloyed stainless steels
Information über Schutzart
In mounted condition
Induktiver Schutzschaltkreis
Integrated
Max. Anzahl Der Ventilspulen
2
Leistungsaufnahme Bei 24 V DC
0,65
Max. Anzahl Der Ventilpositionen
1
Reproduzierbarkeit Schaltzeit FS
1
Diagnose über Innenkommunikation
Unterspannung Elektronik/Sensoren
Entlüftungszeit für Nenndruck (s)
0,39
Korrosionsbeständigkeitsklasse KBK
2 - moderate corrosion stress
Leistungsausfallüberbrückung (ms)
10
Betriebsdruck für max. Vakuum (MPa)
0,38
Nennbetriebsspannung DC Der Last (V)
24
Kommunikationsschnittstelle, Protokoll
AP-COM
Max. Saugvolumenstrom gegen Atmosphäre
24
Zulässige Spannungsschwankung der Last
± 10 %
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation not possible
Eigenleistungsaufnahme Betriebsspannung Last
typisch 2,5 mA
CE-Zertifikat (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Betriebsdruck für max. Saugvolumenstrom (MPa)
0,4
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für EMV
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 10 %
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
typisch 27 mA
Elektrische Trennung der Ausgänge zwischen Kanal - Interne Kommunikation
yes
Potenzialtrennung Zwischen Den Versorgungsspannungen Elektronik/Sensortechnik Und Last/Ventilen
yes
