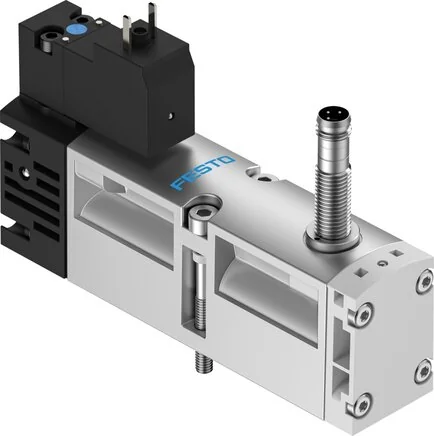

Genehmigung
c UL us - Recognized (OL)
Überlappung
positive Überdeckung
Steuerungstyp
pilot operated
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Befestigungstyp
on connection plate
Entspricht Norm
VDMA 24563
Materialhinweis
RoHs compliant
Rückstellmodus
Mechanical spring
Ventil Funktion
5/2 monostable
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Steuerdruck (MPa)
0,3 to 1
Kennwert der Spule
24 V DC: 1,8 W
Betriebsdruck (MPa)
-0,09 to 1,6
Durchfluss Richtung
arbitrary
Verpolschutz Sensor
for all electrical connections
Entlüftungsfunktion
über Einzelanschlussplatte
Pneumatikanschluss 1
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 2
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 3
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 4
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 5
Connection plate Size 26 mm to ISO 15407-1
Steuerluftversorgung
external
Restwelligkeit Sensor
± 10 %
Schaltelementfunktion
NC contact
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Zertifizierungsstelle
UL MH19482
Elektrischer Anschluss
ohne Schutzleiter
Medientemperatur (°C)
-5 to 50
Schaltpositionsabfrage
Idle position with sensor
Vorsteuerschnittstelle
acc. to ISO 15218
Geräuschstatusanzeiger
LED
Signalbedingungsanzeige
With Accessories
Werkstoff der Schrauben
Zinc-plated steel
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Schalldruckpegel (dB(A))
85
Pilot-Luftanschluss 12/14
Connection plate Size 26 mm to ISO 15407-1
Relative Luftfeuchtigkeit
0 - 90 %
Sensorspannungsabfall (V)
2
Umgebungstemperatur (°C)
-5 to 50
Nennbetriebsspannung DC (V)
24
Kurzschlussfestigkeit Sensor
Cycling
Handunterstützte Betätigung
Covered
Max. Ausgangsstrom Sensor (mA)
200
Max. Schaltfrequenz Sensor (Hz)
5.000
Zulässige Spannungsschwankungen
-1,5
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Ventil - Sensor Schaltzeit Aus (ms)
11
Ventil - Sensor Schaltzeit Ein (ms)
60
Betriebsspannungsbereich DC Sensor (V)
10 to 30
Durchflussventil Einzelanschlussplatte
1100
Durchflussventil pneumatisch verbunden
1100
Entlüftungs-Steuerungsanschluss 82/84
wahlweise:
Max. positiver Testimpuls bei 0-Signal
1800
Max. Negativer Testimpuls Für 1 Signal
800
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation possible (required in further operations)
Max. Anzugsdrehmoment Ventilbefestigung (Nm)
1.8 to 2.2
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Standard-Nenndurchfluss (normiert auf DIN 1343)
1100
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für EMV
