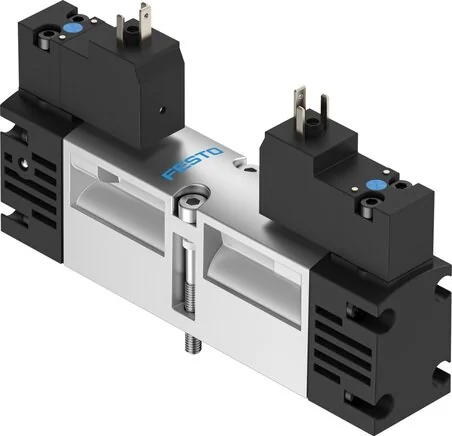

Überlappung
positive Überdeckung
Steuerungstyp
pilot operated
Betriebsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Befestigungstyp
on connection plate
Entspricht Norm
VDMA 24563
Materialhinweis
RoHs compliant
Rückstellmodus
Pneumatic spring
Ventil Funktion
2x3/2 open monostable
Gehäusematerial
Aluminium die casting
Schockfestigkeit
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27
Steuerungsmedium
Compressed air to ISO 8573-1:2010 [7:4:4]
Steuerdruck (MPa)
0,3 to 1
Kennwert der Spule
230 V AC: 50/60 Hz, pull-in power 2.9 VA, holding power 2.1 VA
Betriebsdruck (MPa)
0,2 to 1
Durchfluss Richtung
Not reversible
Entlüftungsfunktion
Can be throttled
Pneumatikanschluss 1
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 2
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 3
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 4
Connection plate Size 26 mm to ISO 15407-1
Pneumatikanschluss 5
Connection plate Size 26 mm to ISO 15407-1
Steuerluftversorgung
external
Schwingungsfestigkeit
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6
Elektrischer Anschluss
acc. to DIN EN 175301-803
Medientemperatur (°C)
-5 to 50
Vorsteuerschnittstelle
acc. to ISO 15218
Signalbedingungsanzeige
LED
Werkstoff der Schrauben
verzinkt
LABS (PWIS) Konformität
VDMA24364-B1/B2-L
Schalldruckpegel (dB(A))
85
Relative Luftfeuchtigkeit
0 - 90 %
Umgebungstemperatur (°C)
-5 to 50
Handunterstützte Betätigung
tentative
Zulässige Spannungsschwankungen
-1,5
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Stütze Luft Steuerung Anschluss 12
Connection plate Size 26 mm to ISO 15407-1
Stütze Luft Steuerung Anschluss 14
Connection plate Size 26 mm to ISO 15407-1
Durchflussventil Einzelanschlussplatte
1000
Durchflussventil pneumatisch verbunden
900
Entlüftungs-Steuerungsanschluss 82/84
nicht gefasst nach Norm
Hinweis auf Betriebs- und Steuerungsmedium
Oiled operation possible (required in further operations)
Max. Anzugsdrehmoment Ventilbefestigung (Nm)
2
CE-Zertifikat (siehe Konformitätserklärung)
to EU low voltage directive
Standard-Nenndurchfluss (normiert auf DIN 1343)
900
UKCA-Kennzeichnung (siehe Konformitätserklärung)
nach UK Vorschriften für EMV
