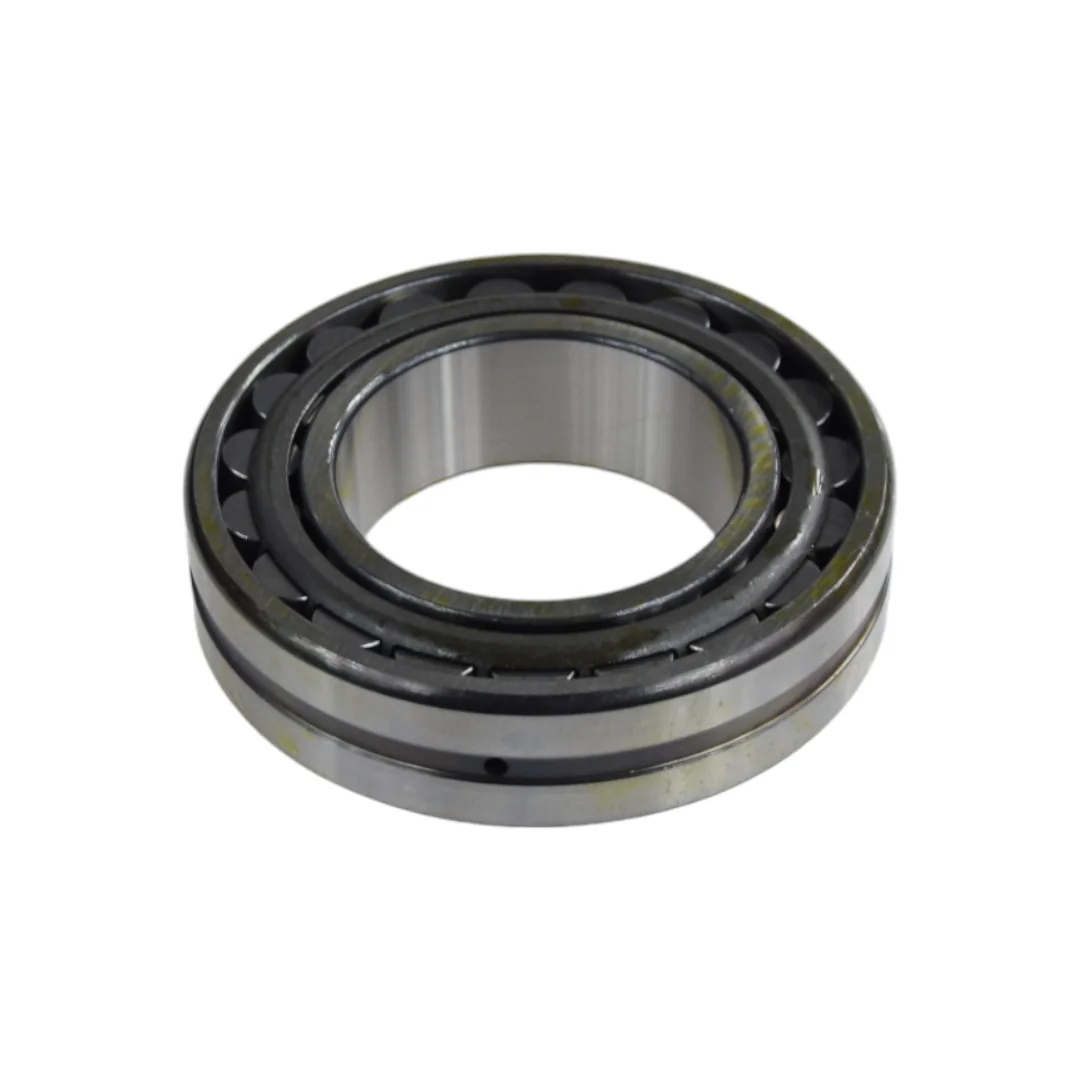

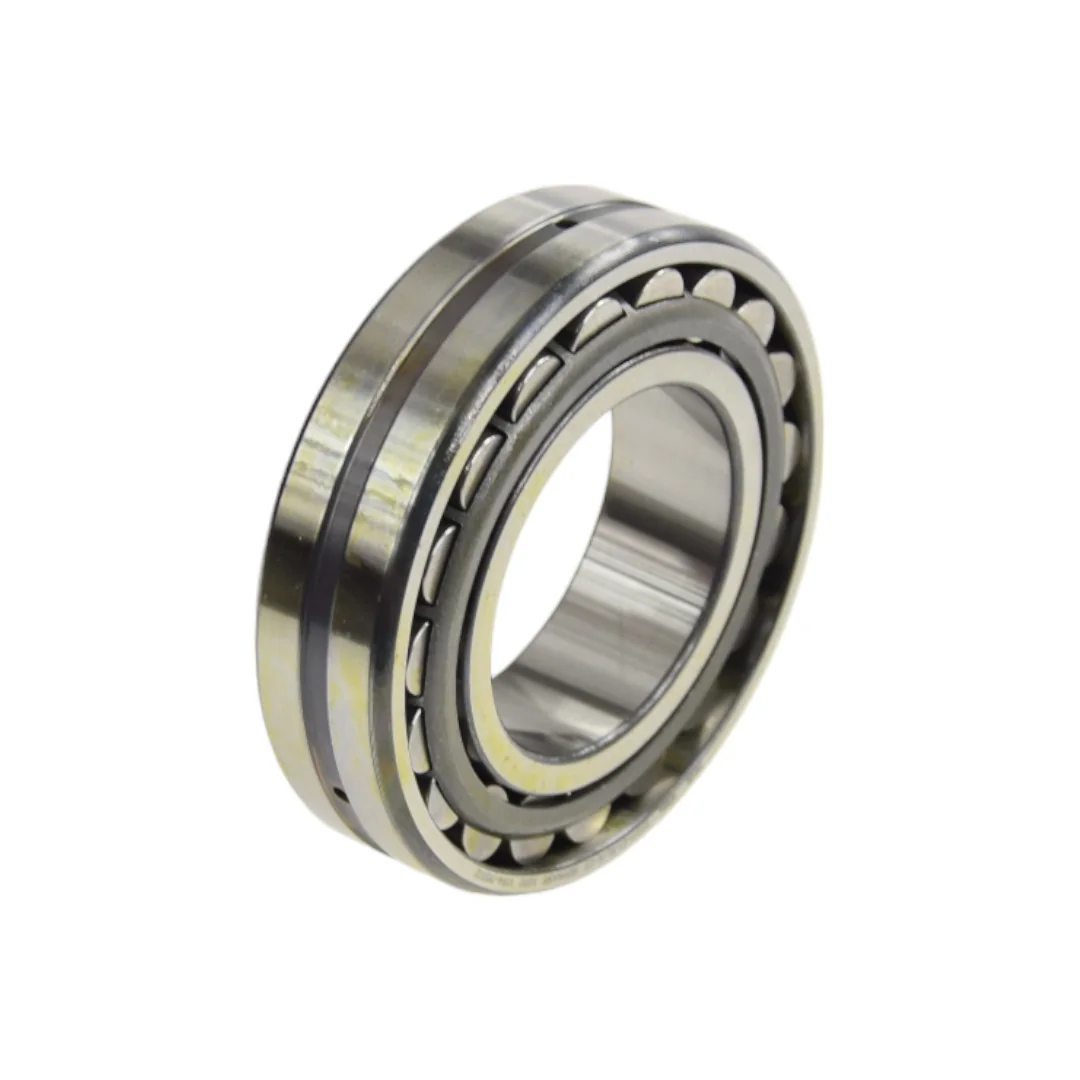

INA/FAG - 22211K-C3-FAG - Pendelrollenlager 22211K Claas 215170.0

Dieses selbstausrichtende Pendelrollenlager stützt eine rotierende Welle in der Dresch- oder Abscheidetrommel eines Getreideernters. Es gleicht Winkelfehler zwischen der Welle und dem Gehäuse aus, die auftreten, wenn die Trommel unter Last durchbiegt. Die sphärische Außenlaufbahn des Lagers ermöglicht eine Neigung des Innenrings, wodurch der Kontakt mit den Rollen aufrechterhalten und die Last gleichmäßig über die Laufbahn verteilt wird. Ein verschlissenes Lager erzeugt Radialspiel, das die Trommel zum Wackeln bringt, was zu ungleichmäßigem Erntegutfluss und erhöhten Vibrationen in der Tragstruktur führt. Das C3-Innenspiel ist für Anwendungen vorgesehen, bei denen während des Betriebs eine Wärmeausdehnung der Welle zu erwarten ist. Bei der Montage ist darauf zu achten, dass die Gehäusebohrung sauber und gratfrei ist, und das Lager nur über die Innenringfläche auf die Welle pressen, um eine Brinellierung der Wälzkörper zu vermeiden.
