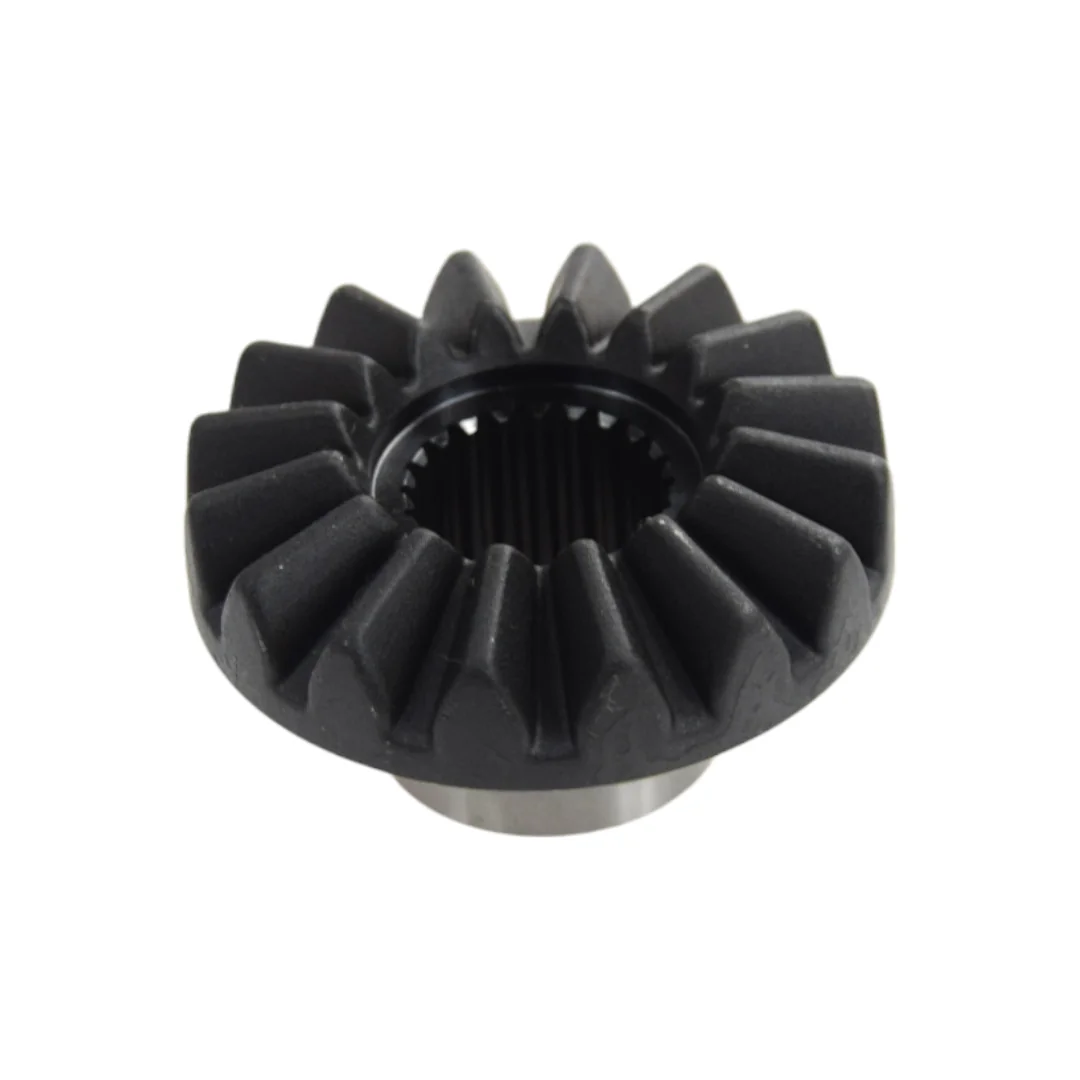

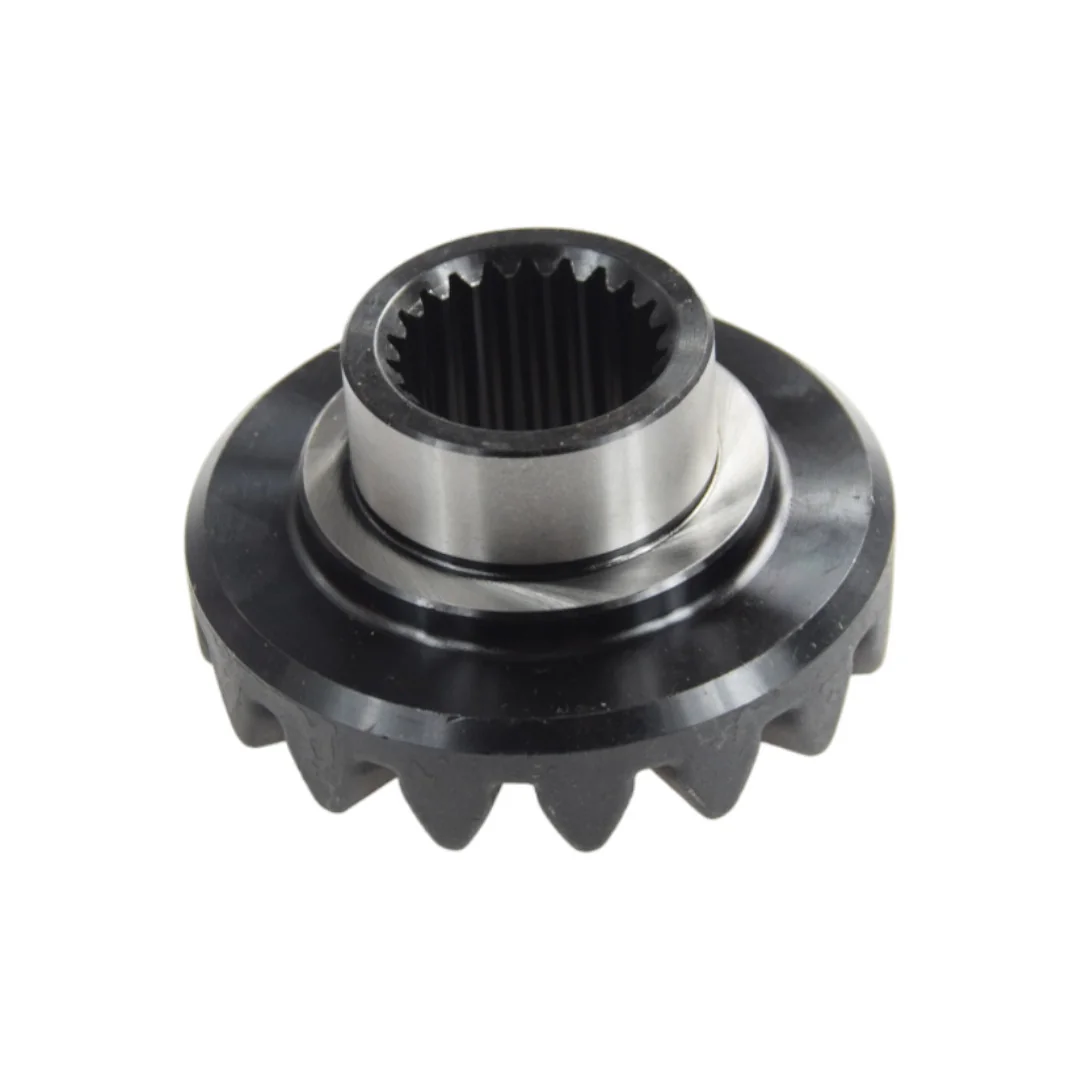

JAG - 555542.03 - Claas Kegelrad Z16

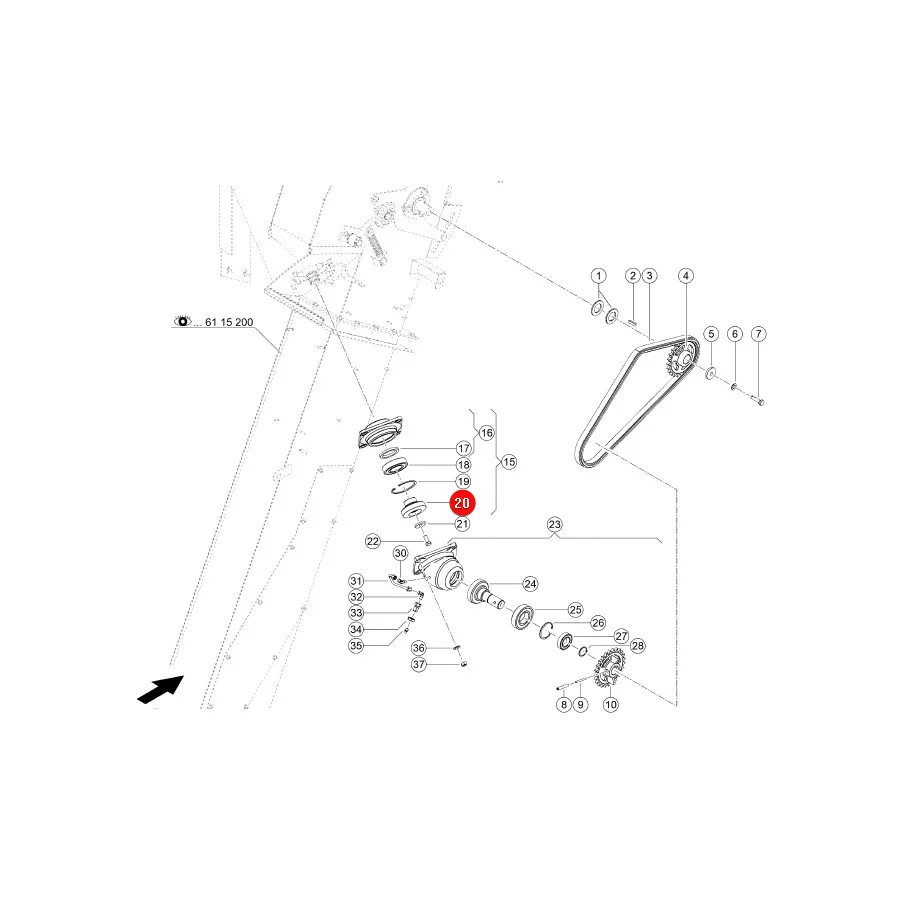

Dieses Kegelrad überträgt die Drehbewegung vom Antrieb der Getreideentleerungsschnecke auf die vertikale Austragsschnecke im Getreidetank. Es ändert die Drehmomentrichtung um 90 Grad, sodass die horizontale Querschnecke Getreide nach oben in das Entleerungsrohr fördern kann. Das 16-Zahn-Rad kämmt mit einem Ritzel; Verschleiß an den Zahnflanken erzeugt Spiel, das während der Entleerung zu intermittierendem Schneckenstillstand oder einem Schleifgeräusch führt. Als Bauteil nach Originalspezifikation ist das Zahnrad so geschnitten, dass es dem Achsabstand des Gehäuses und der Keilwellengeometrie der Welle entspricht, sodass beim Austausch keine Unterlegscheiben oder Modifikationen erforderlich sind. Überprüfen Sie bei der Montage, ob sich das Zahnrad frei im Gehäuse dreht, bevor Sie die Befestigungselemente sichern.
