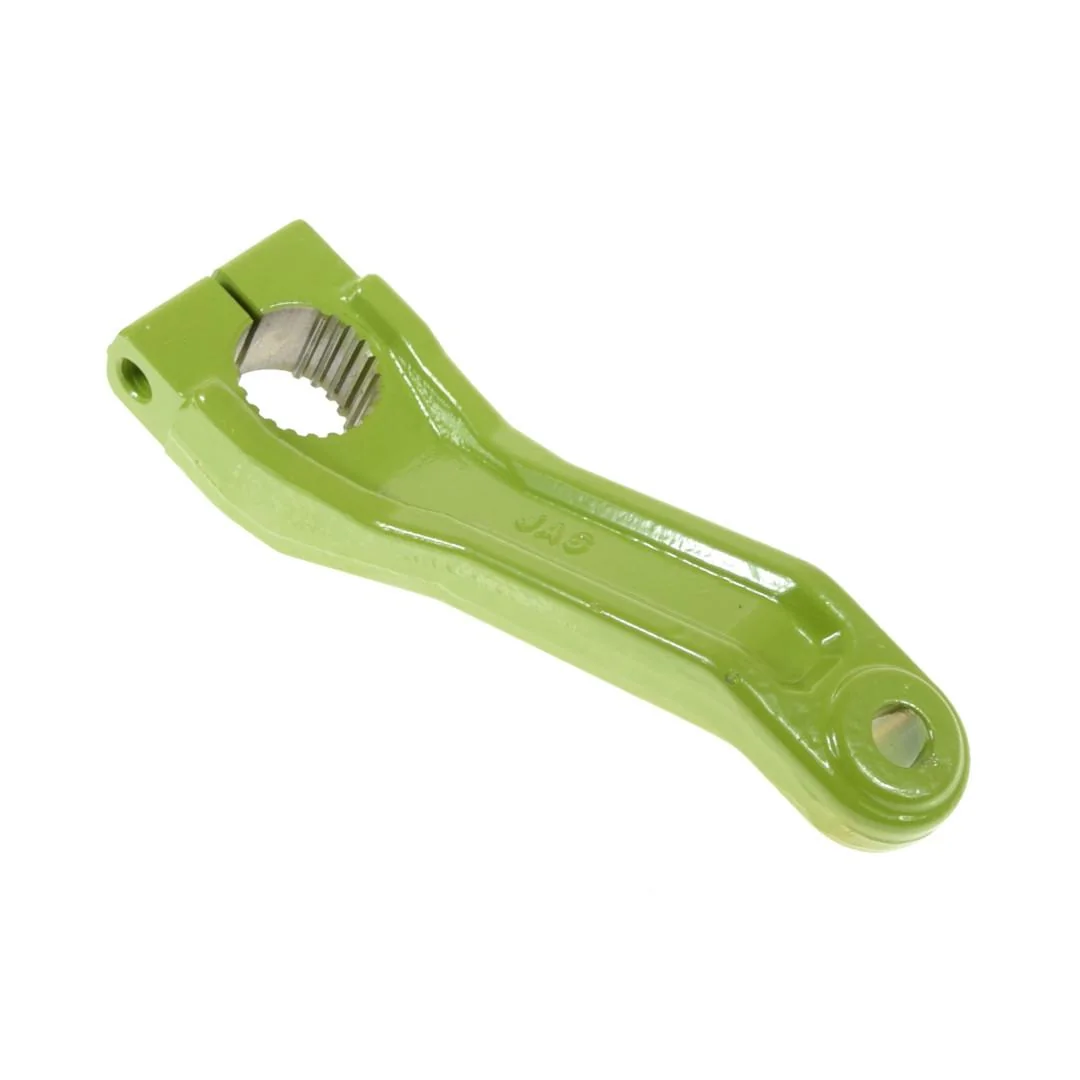

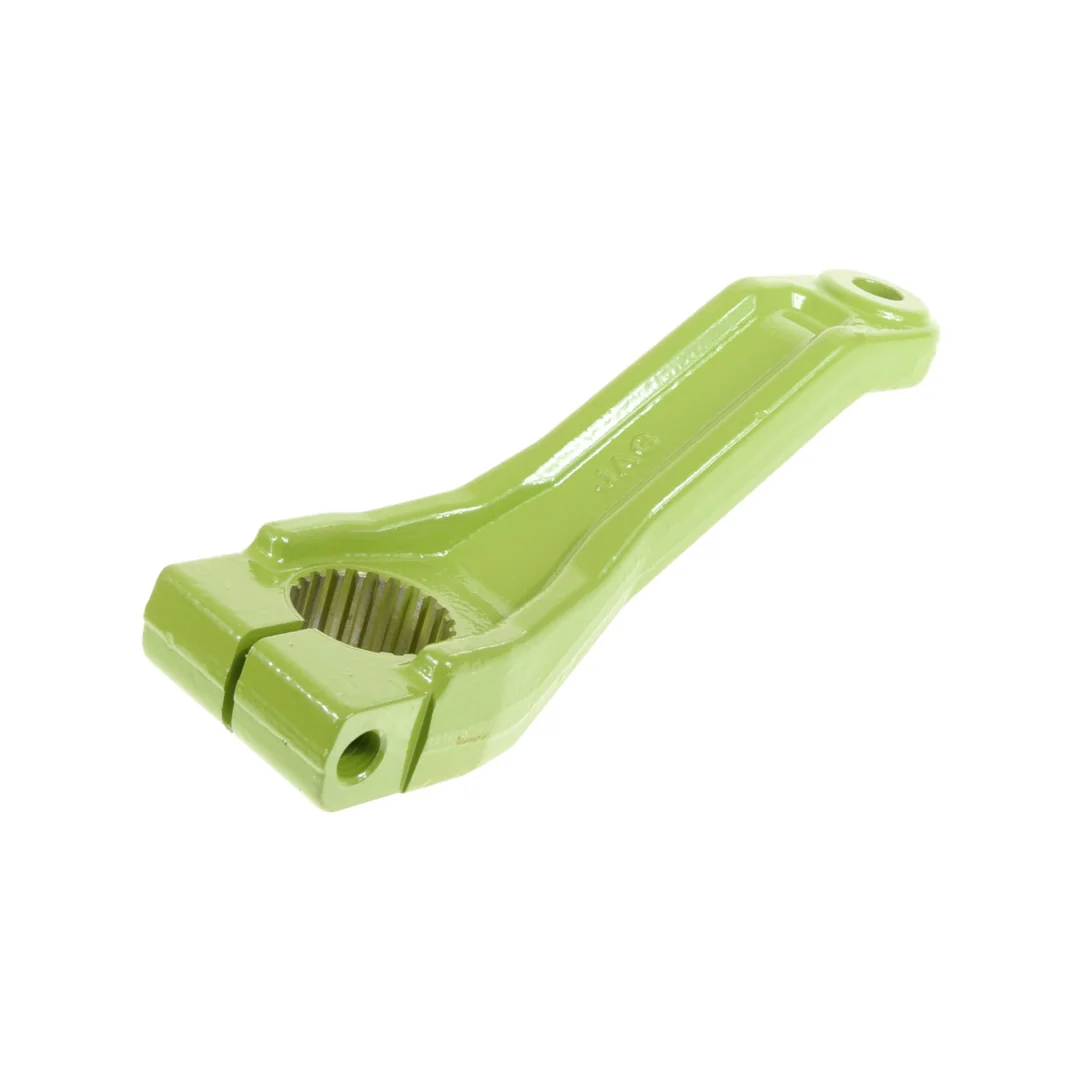

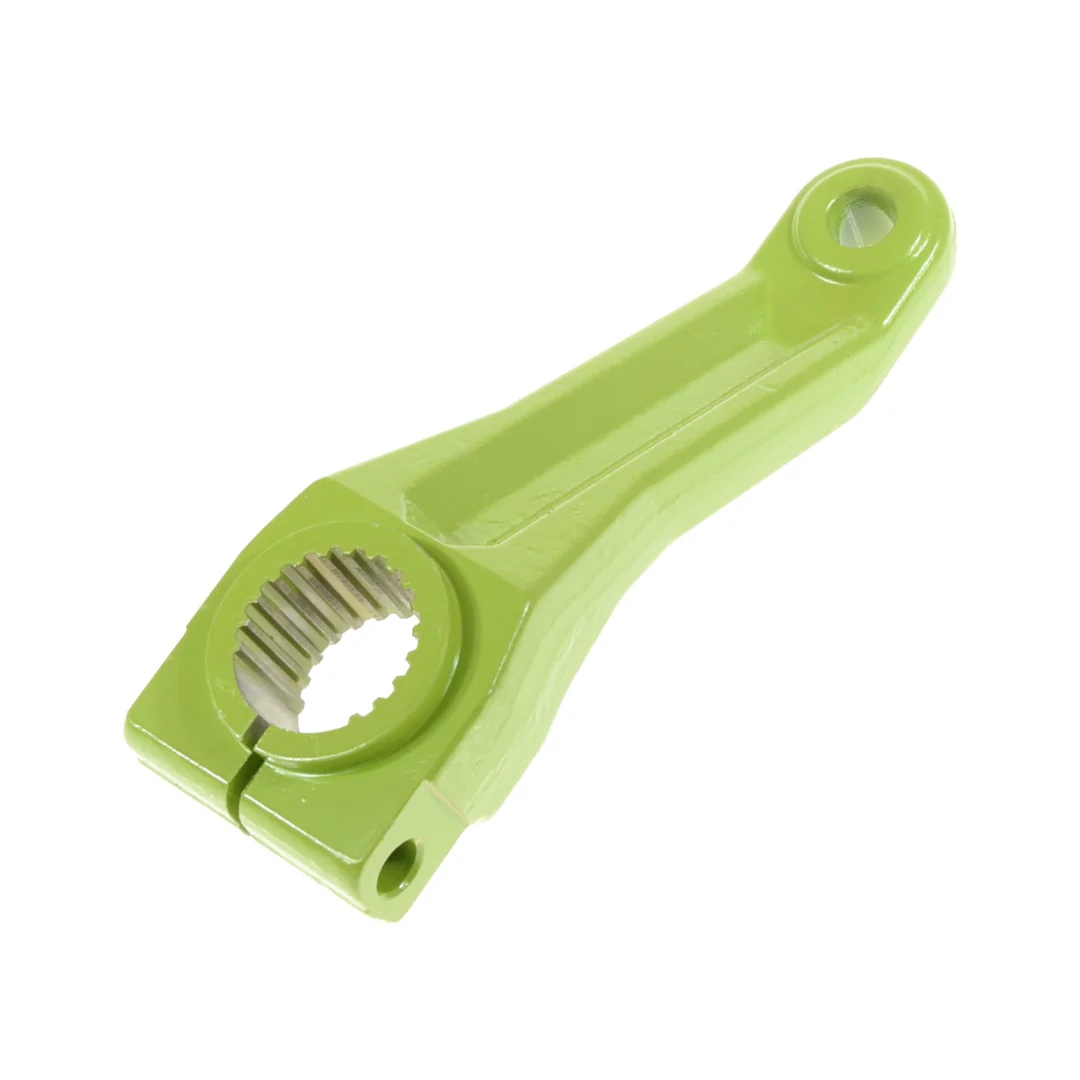

JAG - 648116.00 - Claas Mähwerk-Antriebsarm

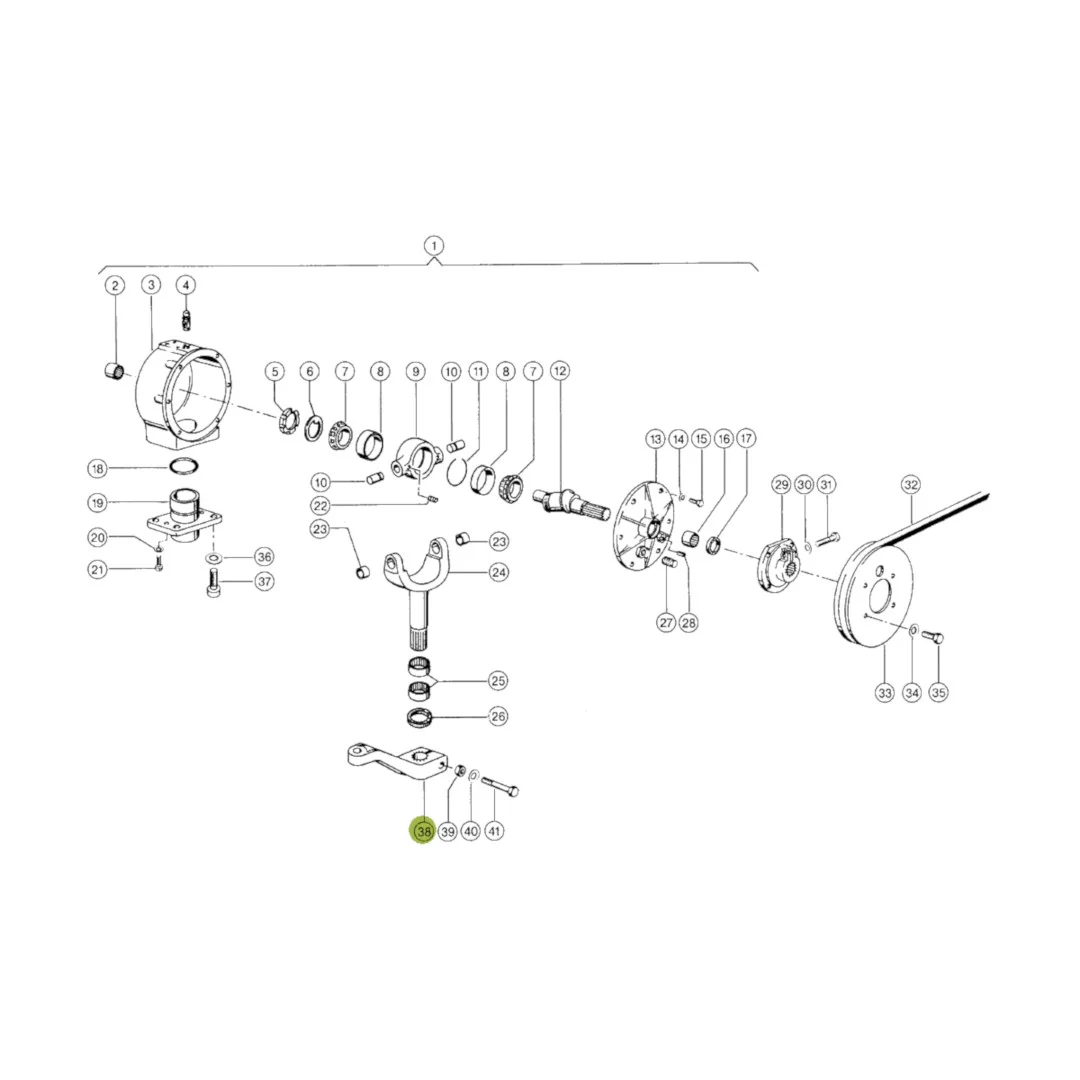

Dieser Antriebsarm überträgt die Bewegung vom Schneidwerksgetriebe auf die Messerbaugruppe des Haspelschneidwerks. Er verbindet den rotierenden Antrieb mit dem oszillierenden Messer und wandelt die Dreheingabe in den für die Schnittbewegung erforderlichen linearen Hub um. Der Arm hat drei Montagelöcher und eine 16-Keilwellen-Schnittstelle, die zur Abtriebswelle des Antriebsgehäuses passt. Ein verschlissenes oder ausgelängtes Loch im Arm führt zu Spiel, was den Messerhub verringert und ungleichmäßiges Schneiden des Ernteguts verursacht. Der Hersteller bearbeitet das Keilwellenprofil so, dass es der ursprünglichen Wellentoleranz entspricht, sodass der Arm ohne zusätzliche Unterlegscheiben sitzt. Überprüfen Sie beim Wiedereinbau, ob der Befestigungsbolzen mit dem vorgeschriebenen Drehmoment angezogen ist und sich der Arm frei dreht, bevor Sie das Haspelschneidwerk in Eingriff bringen.
