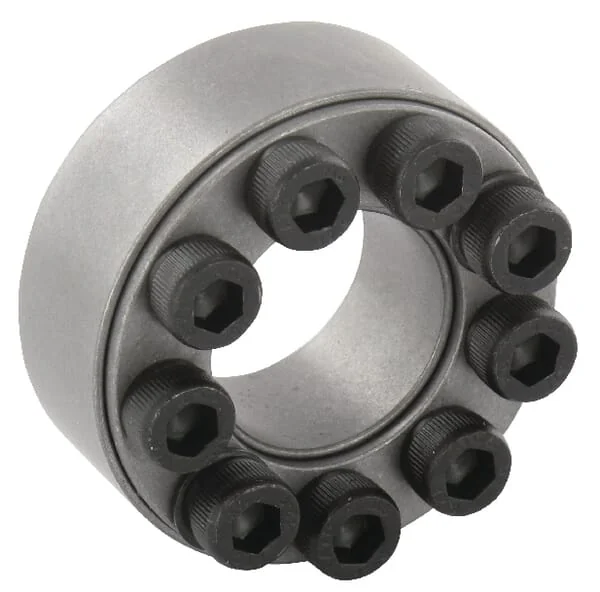

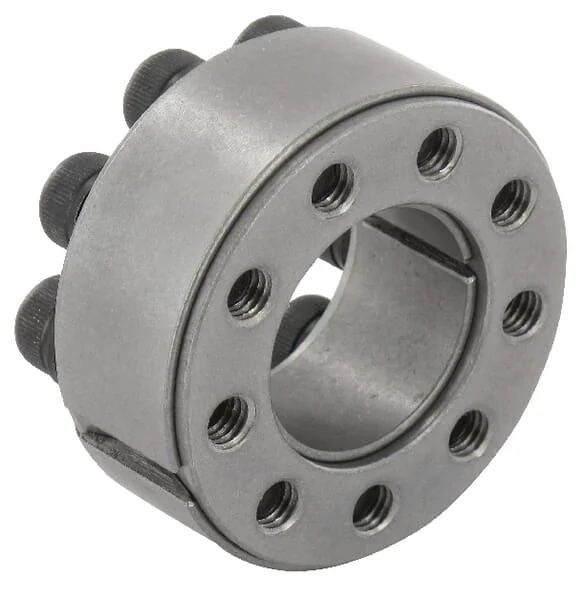

Ringfeder - RFN701245X75 - Verriegelungsbaugruppe

SKU: ringfeder-rfn701245x75

Ringfeder - RFN701245X75 - Verriegelungsbaugruppe

129,13 €108,51 € (Exkl. Steuern)

Auf Lager - versandbereit

Versand innerhalb von 96 Stunden
Kostenloser Versand

Sicher bezahlen mit

Preis

129,13 €

Nabenverbindung ohne Keil Keine Achsenschwächung Ideal bei hoher Geschwindigkeit Einfache Montage/Demontage Präzise Zentrierung
Ringfeder

Marke
Ringfeder
X
- mm
D1
- mm
L2
- mm
L4
- mm
d1.
- mm
Einheit
Stück
LLänge
33.5 mm
Vorteile
Kurze Montagezeit Geringere Bearbeitungskosten
Besteht aus
2 konische Hälften Klemmringe Außenring Innenring Stifte
L1Länge L1
24 mm
L3Länge L3
20 mm
Anzahl Schrauben
12
Anwendungsbereich
Welle-Nabe-Verbindung Keilriemenscheibe Kettenrad Lüfterflügel
Dg (Klemmgewinde)
M8 x 22
TA (Anzugsmoment)
41 N·m
DAußendurchmesser
75 mm
dWellendurchmesser max.
45 mm
Technische Informationen
Wellentoleranz zwischen h8 und h9 Nabentoleranz zwischen h8 und h9 Materialrauheit < 3.2 µm Material: Stahl C45E
dw Vollwellendurchmesser
- mm
F ax (Übertragbare Axialkraft)
84 kN
pN (Nabendruck bei gegebenem TA)
148 N/mm²
pW (Wellendruck bei gegebenem TA)
247 N/mm²
Tmax (Maximal übertragbares Drehmoment
2300 N·m
T (Übertragbares Drehmoment bei gegebenem TA)
1886 N·m

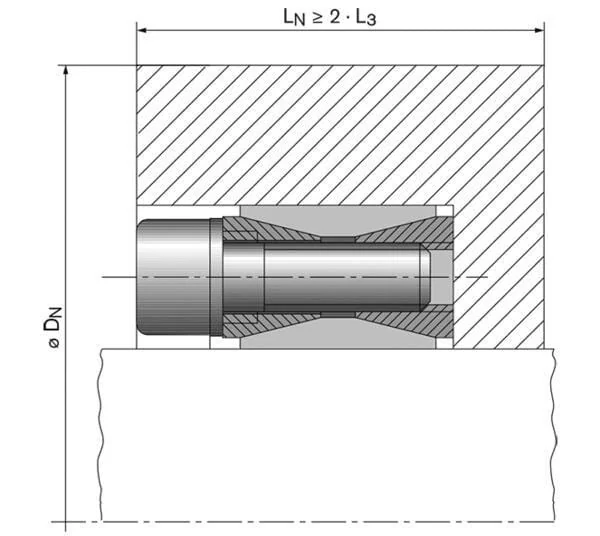

Mindest erforderlicher Außendurchmesser der Nabe bei Rp0,2=200 N/mm²
122 mm
Mindest erforderlicher Außendurchmesser der Nabe bei Rp0,2=300 N/mm²
103 mm
Mindest erforderlicher Außendurchmesser der Nabe bei Rp0,2=400 N/mm²
95 mm
Hersteller
Ringfeder
