equivalent_part_numbers
wwe24801210
Besteht aus
Weitwinkel-Zapfwelle, einseitig, mit Schutzrohr Konformitätserklärung Bedienungsanleitung
Eigenschaften
Traktorseitig 1-3/8" (6) Wellenkupplungssatz Geräteseitig 1-3/8" (6) Steckbolzen Schmierintervall: 8 Stunden Erfüllt die Anforderungen gemäß EG 89/392 EWG Entspricht der Sicherheitsnorm EN12965 CE-Kennzeichnung verfügbar
Produktdetails

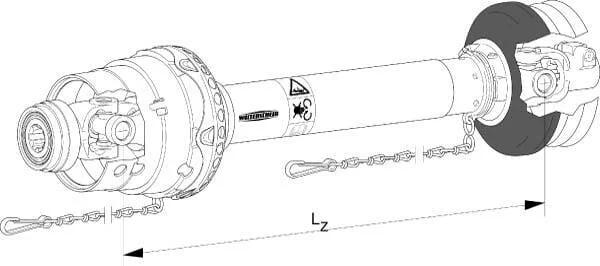

Zapfwelle einseitig Weitwinkel mit Sicherheitsabdeckung Konformitätserklärung Benutzeranleitung- Traktorseitig 1-3/8" (6) Zugbügelbefestigung Maschinenseitig 1-3/8" (6) Federstift Schmierintervall von 8 Stunden Erfüllt die Anforderungen gemäß EG 89/392 EWG Erfüllt Sicherheitsnorm EN12965 Mit "CE"-Kennzeichnung versehen-Winkel im Dauerbetrieb maximal 25º Winkel darf nur kurzzeitig 80° betragen Max. dyn. Leistung 540 U/min: 39kW - 695Nm Max. dyn. Leistung 1000 U/min: 61kW - 580Nm Werte bei Biegewinkel 10° und Lebensdauer 1000 Stunden LZ= Eingezogene Länge Mittenabstand äußeres Kreuzgelenk
Langbeschreibung
Weitwinkel-Zapfwellen 80° Serie WWE 2480 / 80°
Anwendungsbereich
Mischwagen Güllewagen Erntemaschinen Silagewagen
Anbau traktorseitig
Schnellkupplungsgabel
Innenrohrwandstärke
4,5 mm
Anbau maschinenseitig
Schnellkupplungsgabel
Außenrohrwandstärke
3,5 mm
Technische Informationen
Arbeitswinkel bei Dauerbetrieb maximal 25º Arbeitswinkel darf nur kurzzeitig 80º betragen Max. dynamische Leistung 540 U/min: 39 kW, 695 Nm Max. dynamische Leistung 1000 U/min: 61 kW, 580 Nm Werte bei Arbeitswinkel 10° und Lebensdauer 1000 Stunden LZ = eingeschobene Länge Mittenabstand äußeres Kreuzgelenk
Verriegelungsart traktorseitig
Kragenverriegelung
Kreuzgelenklänge traktorseitig
76 mm
Maximales statisches Drehmoment
4000 N·m
Verriegelungsart maschinenseitig
Kragenverriegelung
Kreuzgelenklänge maschinenseitig
76 mm
Großer Außendurchmesser Innenrohr
49 mm
Großer Außendurchmesser Außenrohr
57,5 mm
Anschluss-Außendurchmesser traktorseitig
1-3/8 Zoll
Anschluss-Außendurchmesser maschinenseitig
1-3/8 Zoll
Kreuzgelenkbüchsendurchmesser traktorseitig
32 mm
Kreuzgelenkbüchsendurchmesser maschinenseitig
32 mm
Kreuzgelenklänge traktorseitig - längeres Teil
94 mm
Anzahl der Verzahnungen/Nuten am Anschluss traktorseitig
6
Anzahl der Verzahnungen/Nuten am Anschluss maschinenseitig
6
Kreuzgelenkbüchsendurchmesser traktorseitig - längeres Teil
27 mm
