equivalent_part_numbers
8432970200159; WWZ2480860
Besteht aus
Weitwinkel-Zapfwelle, 2-seitig, mit Schutzrohr Konformitätserklärung Bedienungsanleitung
Eigenschaften
Traktorseite 1-3/8" (6) Wellenkupplungssatz Geräteseite 1-3/8" (6) Stiftsicherung Schmierintervall: 8 Stunden Erfüllt die in der EG-Richtlinie 89/392/EWG festgelegten Anforderungen Entspricht der Sicherheitsnorm EN12965 CE-Kennzeichnung verfügbar
Produktdetails
Zapfwelle 2-seitig Weitwinkel mit Sicherheitsabdeckung Konformitätserklärung Benutzeranleitung Traktorseite 1-3/8" (6) Kupplungsbefestigung Maschinenseite 1-3/8" (6) Federsplint Schmierintervall von 8 Stunden Erfüllt die Anforderungen gemäß EG-Richtlinie 89/392/EWG Erfüllt Sicherheitsnorm EN12965 Mit "CE"-Kennzeichnung versehen Winkel im Dauerbetrieb maximal 25° Winkel darf nur kurzzeitig 80° betragen Max. dyn. Leistung 540 U/min: 39kW - 695Nm Max. dyn. Leistung 1000 U/min: 61kW - 580Nm Werte bei Biegewinkel 10° und Lebensdauer 1000 Stunden LZ= Eingeschobene Länge Mittenabstand äußeres Kreuzgelenk
Anwendungsbereich
Mischwagen Güllewagen Erntemaschinen Silagewagen
Anbau Traktorseite
Schnellkupplungsgelenk
Lange Beschreibung
Weitwinkel-Zapfwellen 80° Serie WWZ 2480 geeignet für Futtermischwagen, Düngerstreuer, Erntemaschinen, Ladewagen usw.
Anbau Maschinenseite
Schnellkupplungsgelenk
Innenrohrwandstärke
4,5 mm
Außenrohrwandstärke
3,5 mm
Technische Informationen

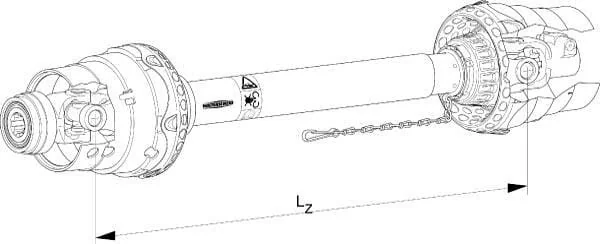

Arbeitswinkel bei Dauerbetrieb maximal 25º Arbeitswinkel darf nur kurzzeitig 80º betragen Max. dynamische Leistung 540 U/min: 39 kW, 695 Nm Max. dynamische Leistung 1000 U/min: 61 kW, 580 Nm Werte bei Arbeitswinkel 10° und Lebensdauer 1000 Stunden LZ = eingeschobene Länge Mittenabstand äußeres Kreuzgelenk
Verriegelungsart Traktorseite
Kupplungsverriegelung
Kreuzgelenklänge Traktorseite
76 mm
Maximales statisches Drehmoment
4000 N·m
Verriegelungsart Maschinenseite
Kupplungsverriegelung
Kreuzgelenklänge Maschinenseite
76 mm
Großer Außendurchmesser Innenrohr
49 mm
Großer Außendurchmesser Außenrohr
57,5 mm
Anschluss-Außendurchmesser Traktorseite
1-3/8 Zoll
Anschluss-Außendurchmesser Maschinenseite
1-3/8 Zoll
Anzahl der Verzahnungen/Nuten Traktorseite
6
Kreuzgelenkbüchsendurchmesser Traktorseite
32 mm
Anzahl der Verzahnungen/Nuten Maschinenseite
6
Kreuzgelenkbüchsendurchmesser Maschinenseite
32 mm
Kreuzgelenklänge Traktorseite - längeres Teil
94 mm
Kreuzgelenklänge Maschinenseite - längeres Teil
94 mm
Kreuzgelenkbüchsendurchmesser Traktorseite - längeres Teil
27 mm
Kreuzgelenkbüchsendurchmesser Maschinenseite - längeres Teil
27 mm
