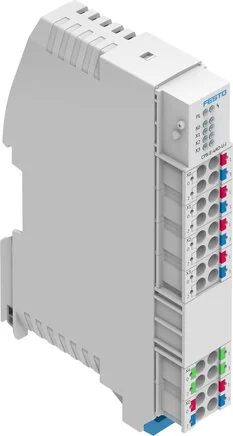

Datenformat
15 bit + sign, linear scale
Messparameter
Voltage, Current
Signalbereich
-10 - 10 V, -20 - 20 mA, -5 - 5 V, 0 - 10 V, 0 - 20 mA, 4 - 20 mA
Kanalparameter
Forces channel x, Approval diagnosis wire break/idle, Approval diagnosis parametering error, Approval diagnosis overload/short circuit, Signal range per channel
Modulparameter
Deactivate actuator supply, Data format analogue outputs, Diagnosis short circuit actuator supply, Diagnosis parametering error, Diagnosis under-voltage load supply, Behaviour after short circuit/overload actuator supply, Behaviour after short circuit/overload analogue output
Befestigungstyp
With Slot rail
Schockfestigkeit
Shock test with degree of severity 1 to FN 942017-5 and EN 60068-2-27
Wiederholbarkeit
±0.05 % at 25 °C
Diagnose über Bus
General errors, Short circuit/overload actuator supply, Short circuit/overload analogue output, Parametering error, Exceeding nominal range, Nominal range not reached, Under-voltage load supply
Diagnose über LED
Error per channel, Error per module
Materialinformation
LABS containing materials included, RoHs compliant
Max. Leitungslänge
30 m, Shielded
Abmessungen W x L x H
18.9 mm x 76.6 mm x 124.3 mm
Lagertemperatur (°C)
-20 to 70
Schwingungsfestigkeit
Transport use test with severity level 1 to FN 942017-4 and EN 60068-2-6
Sicherung (Kurzschluss)
Internal electronic fuse Per module
Relative Luftfeuchtigkeit
95 %, Not condensing
Umgebungstemperatur (°C)
-5 to 50
Potenzialtrennung Kanal - Kanal
no
Basis-Fehlergrenze bei 25 °C (%)
±0,1
Spannungsversorgung, Anschlusstyp
2x multi tube holder
Potenzialtrennung Kanal - Innenbus
yes
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Leistungsausfallüberbrückung (ms)
10
Max. Adressbereich Ausgänge (Byte)
8
Nennbetriebsspannung DC Ausgänge (V)
24
Spannungsversorgung, Anschlusstechnik
Spring tension clamp
Max. Gesamtstrom Ausgänge pro Modul (A)
2
Elektrischer Anschluss: Ausgang, Funktion
Analogue output
Zulässige Spannungsschwankungen Ausgänge
± 25 %
Elektrischer Anschluss: Ausgang 2, Funktion
Functional ground
Eigenleistungsaufnahme Betriebsspannung Last
Type 15 mA
Spannungsversorgung, Anzahl der Pole/Drähte
4
CE-Zertifikat (siehe Konformitätserklärung)
to EU EMC directive
Elektrischer Anschluss: Ausgang, Anschlusstyp
4x multi tube holder
Spannungsversorgung, Leiterquerschnitt (mm²)
0.2 to 1.5
Schutz gegen direktes und indirektes Berühren
Funktionskleinspannung mit sicherer Trennung (PELV)
Elektrischer Anschluss: Ausgang 2, Anschlusstyp
Multi tube holder
Nennbetriebsspannung DC Elektronik / Sensor (V)
24
Elektrischer Anschluss: Ausgang, Anschlusstechnik
Spring tension clamp
Elektrischer Anschluss: Ausgang 2, Anschlusstechnik
Spring tension clamp
Zulässige Spannungsschwankungen Elektronik/Sensoren
± 25 %
Spannungsversorgung, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Elektrischer Anschluss: Ausgang, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Ausgang, Anzahl der Pins / Drähte
4
Eigenleistungsaufnahme Betriebsspannung Elektronik/Sensoren
Type 60 mA
Elektrischer Anschluss: Ausgang 2, Leiterquerschnitt (mm²)
0.2 to 1.5
Elektrischer Anschluss: Ausgang 2, Anzahl der Pins / Drähte
4
Elektrischer Anschluss: Ausgang, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
Elektrischer Anschluss: Ausgang 2, Information zum Leiterquerschnitt
0.2 - 2.5 mm² for flexible conductor without wire end sleeve
