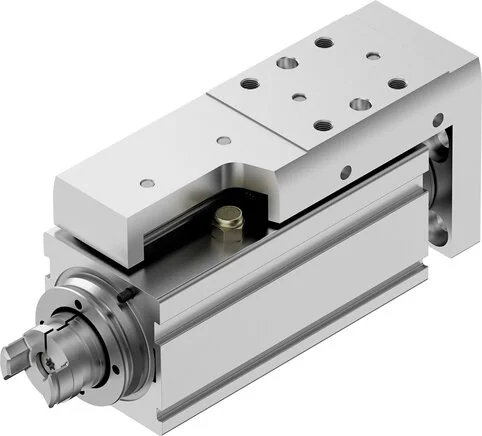

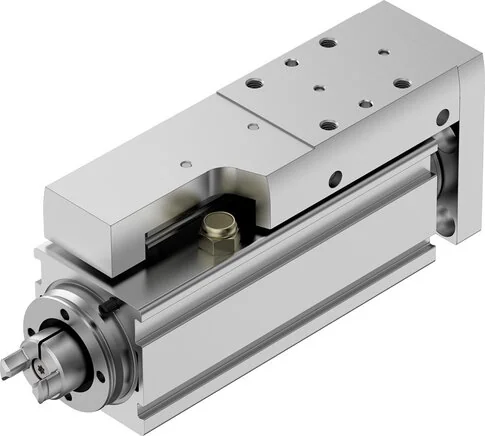

Aufbau
mit Kugelgewindetrieb
Spindeltyp
Ball screw drive
Referenzierung
Reference switch
Befestigungstyp
mit Zylinderstift
Materialhinweis
RoHs compliant
Spindelmaterial
Roller bearing steel
Gehäusematerial
Aluminium-Knetlegierung, eloxiert
Schlittenmaterial
Aluminium-Knetlegierung, eloxiert
Wartungsintervall
Lifetime lubrication
Positionserkennung
For proximity switch
Jochplattenmaterial
Aluminium-Knetlegierung, eloxiert
Kolbenstangenmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.015
Material Spindelmutter
Roller bearing steel
Max. Drehmoment My (Nm)
2,1
Max. Drehmoment Mz (Nm)
2,1
LABS (PWIS) Konformität
VDMA24364-Zone III
Schalldruckpegel (dB(A))
50
Max. Vorschubkraft Fx (N)
20
Umgebungstemperatur (°C)
0 to 50
Führungsschlittenmaterial
Roller bearing steel
Schnittstellencode Antrieb
V20
Basisgewicht bei 0 mm Hub (g)
176
Bewegte Masse bei 0 mm Hub (g)
83
Aufprallenergie an den Endlagen
0,000005
Massenträgheit JH pro Meter Hub
0,01507
Referenz-Servicelebensdauer (km)
5000
Gewichtszuschlag pro 10 mm Hub (g)
19
Massenträgheit JL pro kg Nutzlast
0,00912
Korrosionsbeständigkeitsklasse KBK
0 - No corrosion stressing
Statischer Lastfaktor Festlager (N)
1.340
Dynamischer Lastfaktor Festlager (N)
2.810
Referenzwert Nutzlast, vertikal (kg)
2
Max. Radialkraft auf Antriebswelle (N)
30
Referenzwert Nutzlast, horizontal (kg)
2
Statischer Lastfaktor Linearführung (N)
2.440
Zuschlag bewegte Masse pro 10 mm Hub (g)
9
Dynamischer Lastfaktor Linearführung (N)
1.310
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 9 nach ISO 14644-1
Statischer Lastfaktor Kugel-Schrauben-Antrieb (N)
2.600
Dynamischer Lastfaktor Kugel-Schrauben-Antrieb (N)
1.700
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,029
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,015
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
1310
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
1310
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
5
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
4
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
4
