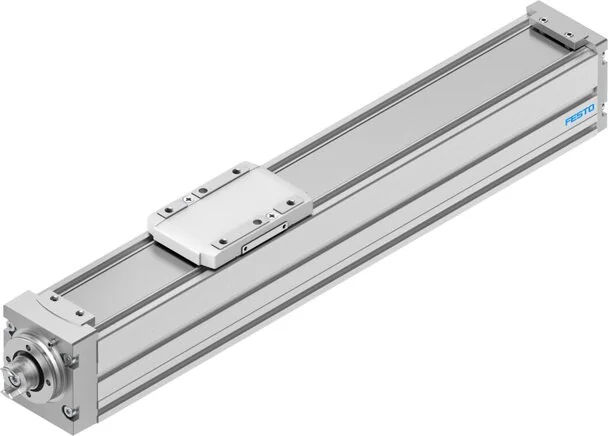

Aufbau
mit Kugelumlaufspindel
Spindeltyp
Ball screw drive
Profilmaterial
Aluminium-Knetlegierung, eloxiert
Materialhinweis
RoHs compliant
Schlittenmaterial
Aluminium die casting
Wartungsintervall
Lifetime lubrication
Positionserkennung
For inductive sensors
Maskierbandmaterial
High-alloyed stainless steels
Wiederholbarkeit (mm)
±0.015
Material Spindelmutter
Steel
Max. Drehmoment Mx (Nm)
5,5
Max. Drehmoment My (Nm)
4,7
Max. Drehmoment Mz (Nm)
4,7
Spindeldurchmesser (mm)
10
LABS (PWIS) Konformität
VDMA24364-Zone III
Massenträgheitsmoment um
8.500
Max. Vorschubkraft Fx (N)
100
Umgebungstemperatur (°C)
0 to 50
Antriebsabdeckungsmaterial
Aluminium-Druckguss, lackiert
Führungsschlittenmaterial
Steel
Schnittstellencode Antrieb
V32
Flächenträgheitsmoment Iy
140.000
Flächenträgheitsmoment Iz
170.000
Max. Kraft Fy Gesamtachse (N)
300
Max. Kraft Fz Gesamtachse (N)
600
Aufprallenergie an den Endlagen
0,0005
Max. Moment Mx Gesamtachse (Nm)
5,5
Max. Moment My Gesamtachse (Nm)
4,7
Max. Moment Mz Gesamtachse (Nm)
4,7
Werkstoff der Schließabdeckung
Aluminium-Druckguss, lackiert
Massenträgheit JH pro Meter Hub
0,05056
Referenz-Servicelebensdauer (km)
5000
Dynamische Biegung (bewegte Last)
0,05 % der Länge der Achse,maximal 0,5 mm
Gewichtszuschlag pro 10 mm Hub (g)
36
Massenträgheit JL pro kg Nutzlast
0,02533
Max. Radialkraft auf Antriebswelle (N)
180
Statische Biegung (Last im Stillstand)
0.1 % of the axis length
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 7 nach ISO 14644-1
Eignung für die Herstellung von Li-Ionen-Batterien
Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Abstand zwischen Schieberfläche und Führungszentrum (mm)
42,8
Leerlaufmoment bei maximaler Bewegungsgeschwindigkeit (Nm)
0,12
Leerlaufmoment bei minimaler Bewegungsgeschwindigkeit (Nm)
0,032
Fy für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
3240
Fz für theoretische Lebensdauer von 100 km (reine Führungsbewegung) (N)
3240
Mx für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
20
My für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
17
Mz für theoretische Lebensdauer von 100 km (reine Führungsbetrachtung) (Nm)
17
